Инструкция по заправке картриджа CF283A/CF283X
Картридж CF283A подходит к таким принтерам HP LJ M125, M126, M127, M201, M225 Его ресурс 1500 страниц. Он себя зарекомендовал как надёжный и не прихотливый картридж с хорошим ресурсом. Эта инструкция также подходит к модели CF283X так как это такой же картридж, но большего ресурса (2200 стр.)
1. Берём картридж и поворачиваем его торцом. Мы видим боковую крышку. Откручиваем винт (рис.1)
2. После того как открутили винт, снимаем боковую крышку (рис.2) Просто потянув её в сторону.
3. Аккуратно переворачиваем картридж фотобарабаном вниз (рис.3) и сдвигаем тонерную часть картриджа вправо, тем самым разобрав картридж на две части.

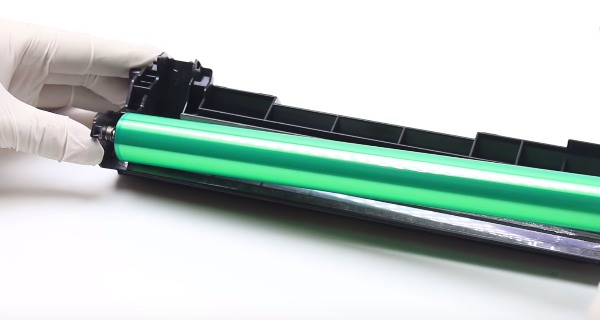

4. Со стороны шестерни приподнимаем фотобарабан вверх сдвигаем его вправо (рис.4)
5 . После того как мы сняли фотобарабан, снимаем вал первичного заряда, потянув его на себя (рис.5)

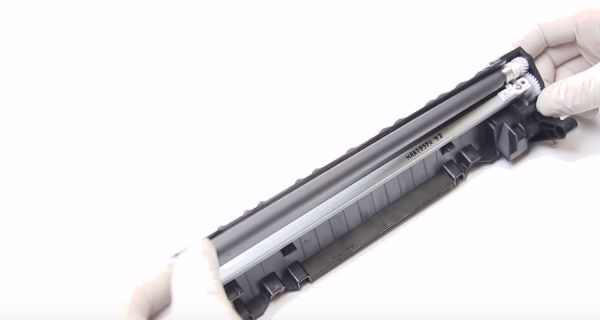

6. Теперь откручиваем лезвие очистки от бункера отработки (рис.6) и снимаем его.
7. Высыпаем отработанный порошок в мусорный пакет, по мере своих сил очищаем бункер (рис.7 и рис.8)
8. Ставим обратно лезвие очистки, вал первичного зарядка (предварительно протерев его влажной салфеткой и высушив) и фотобарабан.
9. Берём тонерную часть, с торца откручиваем винт боковой крышки (рис.9)

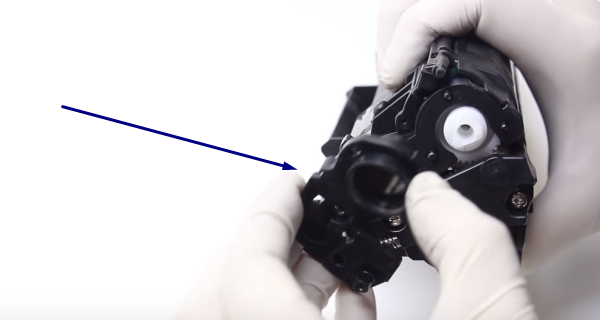

10. Снимаем контактную группу с магнитного вала (рис.10 и рис.11)
11. Снимаем левый бушинг(чёрный) магнитного вала (рис.12 и рис.13)
12. Вытягиваем сердцевину магнитного вала в сторону (рис. 14) и снимаем саму оболочку магнитного вала.
13. Снимаем шестерню и правый бушинг (белый) с магнитного вала (рис.15 и рис.16)
14. Откручиваем два винта крепления лезвия дозирования (рис. 17 и рис 18.)

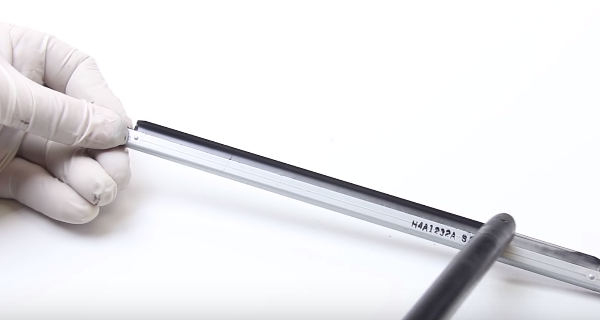

15. Снимаем дозирующее лезвие поддев его плоской отвёрткой (рис.19)
16. Чистим тонерную часть от остатков старого тонера (рис. 20)

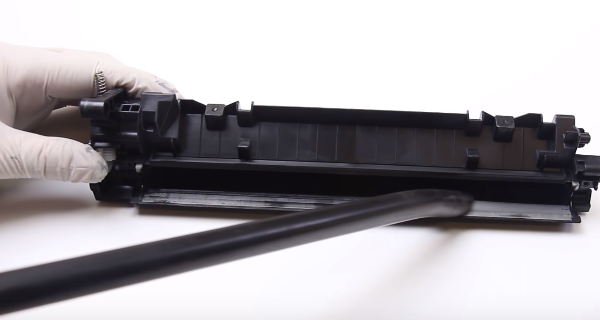

17. Засыпаем тонер в бункер через щель (рис.21) В картридж зайдёт 50-80 грамм тонера.
18. Ставим обратно лезвие дозирования (рис. 22 и рис.23)
19. Одеваем правый (белый) бушинг и шестерню на магнитный вал (рис. 24 и рис.25)
20. Вставляем сердцевину в оболочку магнитного вала (рис. 26 и рис.27) и левый (чёрный) бушинг (рис.28)
21. Одеваем контактную группу (рис.29) В итоге должно получиться вот так (рис.30)
22. Вставляем магнитный вал в тонерную часть, главное попасть шестеренкой магнитного вала в шестерню тонерной части картриджа (рис. 31 и рис.32)
23. Одеваем боковую крышку и закручиваем винт (рис.33)
24. Прокручиваем за шестерню магнитный вал от себя и смотрим как ложиться тонер на магнитный вал (рис.34)
25. Л ожем картриджи как показано на рис.35

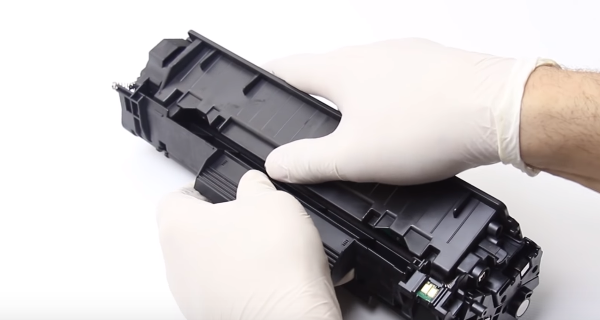

26. Берём тонерную часть и переворачиваем магнитным валом к фотобарабану и соединяем их. Когда половинки сложите, сдвиньте половинки картриджа немного в сторону чтоб они зашли в свои места (рис.36 и рис.37). Также смотрите чтоб пружины стояли ровно, а не наискось (рис. 38 и рис.39)

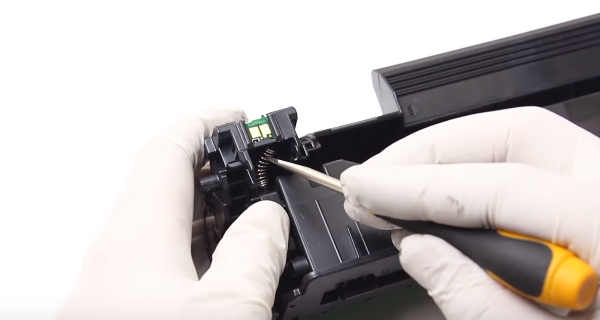

27. На боковую крышку ставим пружинку (рис. 40, рис.41 и рис.42)

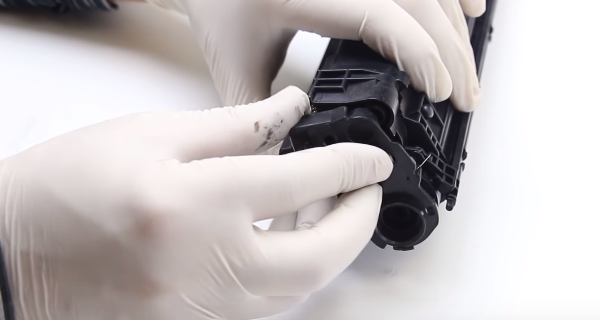

28. Одеваем крышку на картридж и закручиваем винт (рис.43)
29. Отодвигаем защитную шторку на фотобарабане и отпускаем. Тем самым проверив пружинит ли она и правильно мы одели пружину (рис.44 и рис.45)
30. Протираем картридж тряпкой чтоб он был чистим и проверяем печать (рис.46 и рис.47)
Если вдруг у Вас что-то не получилось, не расстраивайтесь. Вы можете обратиться к нам и наши специалисты помогут Вам заправить картридж.
Источник
HP cf283a заправка картриджа
Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):
Картридж HP 83A (CF283A) достаточно часто встречается на территории России. Когда тонер в нем заканчивается, то можно либо купить новый резервуар, либо, что значительно выгоднее, перезаправить имеющийся. Для CF283A заправка не слишком сложна, теоретически можно осуществить ее и дома, но все же обращение к специалистам гарантирует более высокую скорость операции и качество итогового результата. Ведь картридж нужно разобрать, очистить от остатков старой краски, засыпать новую, собрать обратно. И каждая деталь должна быть на своем месте, иначе принтер не будет печатать.
Какие инструменты и расходники потребуются для заправки HP CF283A
Перед тем, как приступить к заправке, мастер подготавливает следующие инструменты и расходные материалы:
- Нужное количество свежего тонера на замену. Для данной модели картриджа Hewlett Packard оптимальным значением будет 90 граммов.
- Безворсовая универсальная салфетка.
- Очищающее средство – часто используют Мистер Мускул, но можно взять и специальное для картриджей.
- Фигурная отвертка.
- Если заправка производится не первый раз, необходимо также использовать токопроводящую смазку.
- Ершик или пылесос для сбора старого тонера в герметичный резервуар.
Кроме того, через каждые два-три цикла перезаправки меняют фотобарабан, иначе качество печати со временем заметно упадет.
CF283A-картридж: заправка с пошаговой инструкцией
Постараемся как можно подробнее расписать все этапы перезаправки резервуара с тонером. Если вы сомневаетесь в том, что сможете сами четко следовать инструкции и добиться нужного результата, то обратитесь в профессиональный сервисный центр – цены на такие услуги невысоки.

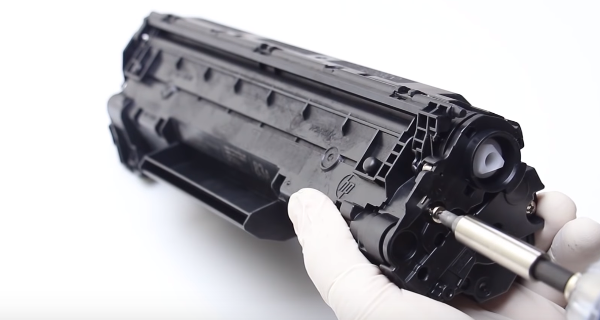

- Открутить фигурной отверткой винты, удерживающие боковую крышку емкости. Снять эту крышку.
- Взвести специальные пружины и разъединить картридж на две половины.

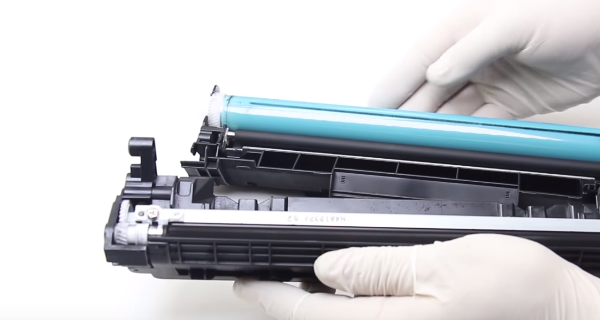

- Снять и убрать в сторону фотобарабан.

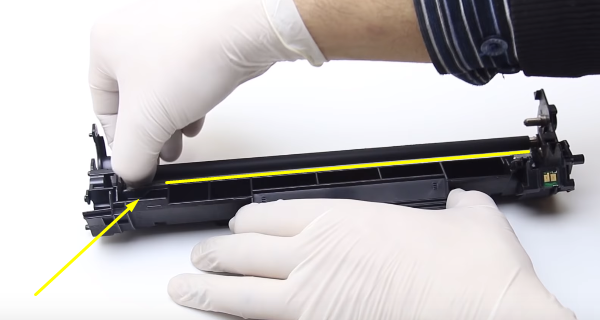

- Удалить вал первичного заряда.

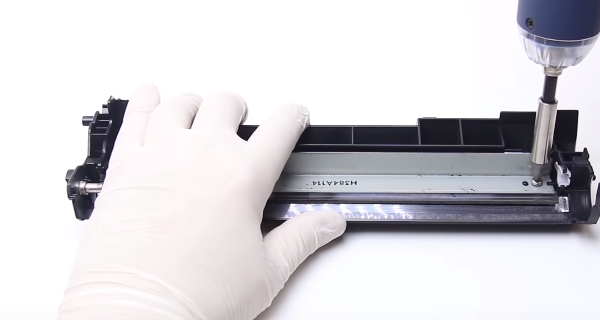

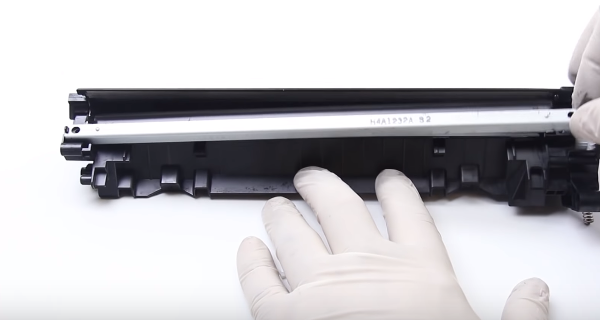

- Снять ракель, предварительно открутив болты.

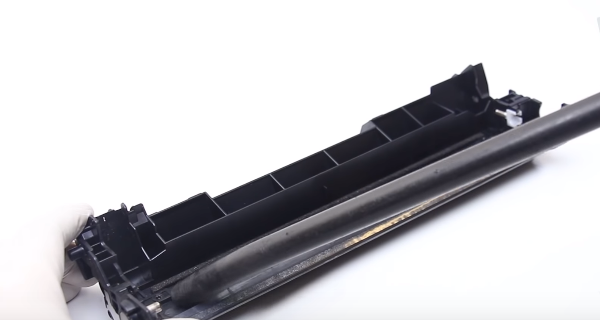

- При помощи ершика или пылесоса почистить емкость с отработанным тонером, удалив все остатки. Они должны сразу попадать в герметичный пакетик, чтобы не запачкать все вокруг.

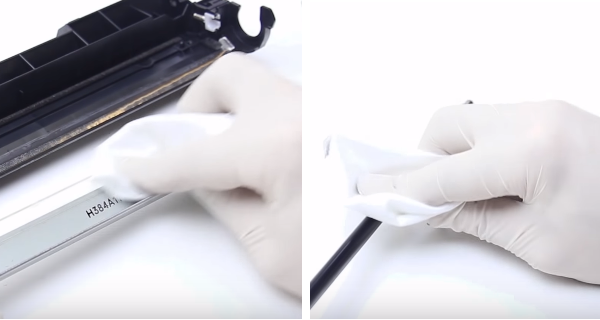

- Также очистить от краски вал первичного заряда и ракель. Все запчасти осторожно протираются с помощью чистящего средства и безворсовой салфетки.
- Установить ракель и вал первичного заряда назад в корпус.

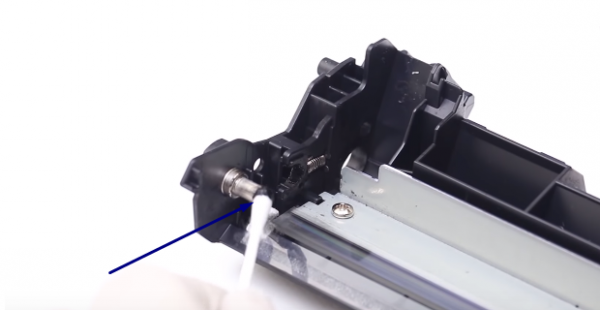

- Смазать контакты, предназначенные для работы фотобарабана, смазкой, проводящей ток.
- Монтировать фотобарабан на место, прокрутить. Чтобы ракель не вывернуло, сначала можно распределить немного тонера по корпусу.
- Далее необходимо приступить к разборке второй половины. Снять боковую крышку бункера, открутив удерживающие ее винты.
- Удалить магнитный вал.
- Отвинтить шурупы, удерживающие дозирующее лезвие, снять его.
- Очистить лезвие и магнитный вал от краски с помощью чистящего средства и салфетки.
- Открыть бункер, в который закладывается тонер, и почистить его. Впрочем, если тонер точно такой же, какой был раньше, то не обязательно чистить тщательно.

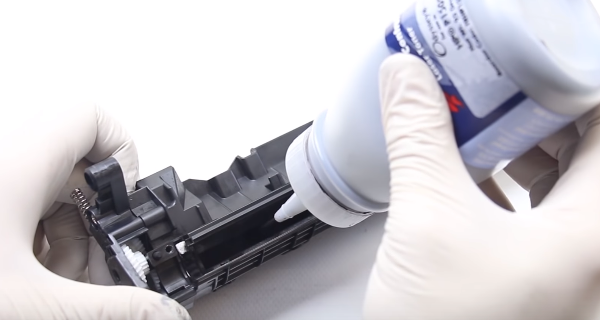

- Поместить в бункер заранее подготовленное нужное количество краски.
- Поставить на место магнитный вал и дозирующее лезвие.
- Закрыть боковую крышку.
- Собрать половины картриджа, предварительно прокрутив магнитный вал.

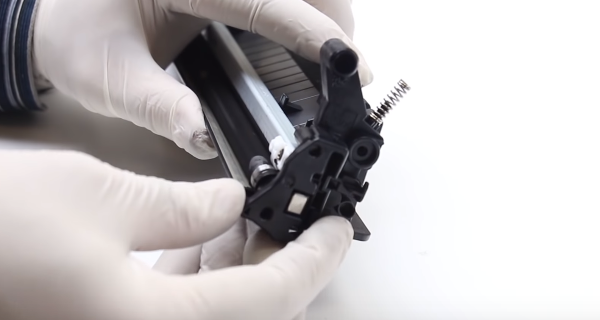

- Подправить две пружины. Зафиксировать третью пружину после установки крышки.
Потом необходимо включить принтер и напечатать тестовую страницу, чтобы убедиться в успешном завершении процедуры. Если на первой странице есть дефекты, это еще ничего не означает — они могут появляться вплоть до пяти страниц. В конечном итоге печать должна быть качественной, равномерной, без полосок.
