Картофель сажалка своими руками для мтз

Картофелесажалка для трактора Т-25: картофелесажалка Т-40 и самодельная для МТЗ-82

Каждый, кто занимается даже малым сельским хозяйством, обязательно задумывается, как вспахать землю и посалить культуру. Конечно, если огород маленький можно перекопать и вручную, а что делать тем, у кого пашня в несколько десятков или сотен гектар.

Для качественной обработки земли нужно хорошая техника. Какая именно техника вам необходима, зависит от того что вы садите на земле. Для различных зерновых культур нужны: трактора с копалками (например, минитратор Беларусь), комбайны, Камазы для перевозки зерна (модельный ряд – здесь) и еще дополнительные вспомогательные материалы.

Устройство

Если же вы сажаете картофель, то для удобства посадки нужна картофелесажалка. Ее помощью удобно садить и сразу закапывать, уже рядами окучивая.

Картофелесажалка это навесное оборудование, которое устанавливается на трактор. Есть различные модели тракторов, которые рекомендуются для работы именно с таким оборудованием.

Посадка картофеля картофелесажалкой на тракторе беларус, один из примеров подходящего транспорта на который рекомендуется навесить оборудование. Прочитайте тут про модель Беларусь 132н.

Более подробно о посадке картофеля на тракторе Беларус смотрите на видео:

Еще есть модели минитракторов к которым можно навесить самодельно сделанные картофелесажалки. Пусть их конструкция не автоматизирована, зато собрана с наименьшими затратами.

Конечно, вы можете приобрести и автоматическую картофелесажалку, благо производители агротехники хорошо работают над тем, чтобы предложить все более новые и совершенные модели навесной техники.

С их помощью можно будет не только высаживать картофель уже готовыми рядами без дополнительной обработки. А еще сразу же с картофелем добавлять в почву минеральные удобрения и прочие необходимые добавки.

Давайте рассмотрим, какие модели картофелесажалок есть на рынке сельхозтехники. В чем преимущества каждой из них. Также покажем, как можно сделать картофелесажалку своими руками.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

• оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
• перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
• стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

• Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
• Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
• Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
• Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет.

В этом случае есть варианты компактных и легких моделей:

• Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
• Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

• Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

• вспашка земли и ее уплотнение;
• разрыхление почвы;
• распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки. Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы.
Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

В зависимости от этого и нужно выбирать нужный агрегат с высоким просветом или на резиновых колесах, если почва болотистая.
А для сухой почвы подойдут стальные колеса с небольшим просветом.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи.
Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Технические характеристики

Если взять любую картофелесажалку, то конструкция будет в основном схожей:

• основная рама с порой приводных колес;
• емкость для загрузки картофельных семян для высадки;
• сошники необходимые для проделки борозд под посадку семян;
• один или несколько высаживающих кронштейнов, с чашечками или ложками;
• закапыватели борозд.

В остальном отличия моделей только в наличии дополнительных регулировок и функций картофелесажалки. Принцип действия у всех моделей одинаковый.

Из ковша семена попадают на чашечку, затем аккуратно располагаются в бороздах, а после чего закапываются, формируя следом рядок. Расстояние между клубнями регулируемое, от 20-40 см., а расстояние между рядками чаще всего 60 см.

2 MBS

Картофелесажалка 2 MBS – 1, подходит для минитрактора, мощность – 4,8 кмч,

• однорядная садит на глубину от 80-120 мм,
• в наличии два бака для семян и удобрений,
• объем бака для семян – 40 кг,
• расстояние между клубнями – 25-27 см,
• рабочая производительность – 0,1-0,3 гектара,
• мощность трактора нужна – 12-18 лошадей, вес – 102 кг

КС – 2МТ

Агрегат КС – 2МТ, подойдет для типового трактора МТЗ-132Н. Модельный ряд МТЗ можно изучить тут.

• два бака для посевных семян и удобрений;
• двухрядная, ширина регулируется от 65-75 см;
• вес картофелесажалки – 115 кг.

Модель КСМ-1 – подходит для тракторов, мощность которых от 10-20 лошадей, выработка картофелесажалки – 0,1 – 0, 14 гектар в час.

S- 239, S-239-1

• двухрядные весом 205 -223 кг;
• глубина высадки семян картофеля – от 6 до 12 см;
• регулировка расстояния между клубней – 29-32 см;
• максимальная загрузка картофелем до 180 кг;
• рабочая производительность – 0,3 – 0, 45 гектар;
• рабочая скорость – у S- 239 равна 4-6 кмч, у S- 239 -1 равна 12кмч.

Л – 201

• ширина между рядов на выбор – 62,5, 70, 75см;
• вместительность бака – 250 кг;
• рабочая скорость – 10 кмч;
• рабочая производительность – 0,57 – 1,14 гектар в час;
• вес агрегата 380 кг.

Делайте правильный выбор, изучив все характеристики картофелесажалок.

Как сделать самому

Не всегда есть возможность купить готовую картофелесажалку. Поэтому некоторые фермеры делают самодельные картофелесажалки для самодельных тракторов. Это вполне реально сделать из подручных материалов.

В первую очередь нарисуйте чертеж будущей картофелесажалки, он поможет вам не запутаться во время конструирования.

Сейчас можно найти множество специальной литературы на эту тему. Если вы располагаете временем и терпением, то подобное занятие как раз для вас.

Как сделать картофелесажалку своими руками для трактора. Для начала вам понадобиться рама, остальные части будут крепиться непосредственно к ней. Сварить самодельную раму можно из нескольких кусков швеллера №8. Рама будет состоять из двух лонжеронов, которые соединены друг с другом тремя поперечными стальными прутами.

Спереди лонжеронов приварите арку, которая крепиться вилкой к центральной тяге, еще нужно приварить дополнительные крепежные пальца два штуки к нижней тяге.

Чтобы укрепить боковые стороны рамы, приварите стальные наклонные балки, и закрепите опоры к центральным аркам. Еще к лонжерону необходимо самостоятельно прикрепить опору для подседельника. Для этого можно использовать металлический уголок 50/50/5 см.

Затем с помощью сварки прикрепите пластичный кронштейн к наклонным косым арки. А уже после на эти косые закрепляется картофельный бак, объем которого 0,17 м3.

Сам семенной бак можно изготовить из листов обычной фанеры, их можно взять толщиной 12 мм. Чтобы бак прослужил довольно долго, пропитайте его сверху олифой, а затем после просушки покройте его слоем водоэмульсионной краски.

Готовую покрашенную фанеру разрежьте на необходимые размеры будущего бака и скрепите детали с помощью стальных уголков.

Следующей на раму необходима ось. Ее можно изготовить из стальной или чугунной трубы. На концах трубы устанавливаются шипы и цапсы, которые заранее вытачиваются на токарном станке.

После этого в труде нужно будет просверлить отверстия, где будут установлении штифты для удержания шипов.
Картофелесажалка для трактора т 40 своими руками тоже схожа по конструкции, только здесь вам стоит уделить внимание креплению навеса на трактор.

Чтобы не отвлекаться, если что не так, к тому же вам необходим будет помощник, для контроля за процессом посева картофеля.

Перед тем как вы решите приступить к самостоятельной работе над картофелесажалкой, стоит оценить затраты и денежные и физические, к тому же на работу нужно много времени. А если вы делаете такой агрегат в первый раз, то в конструкции можете допустить ошибки, что могут задержать рабочий процесс.

По стоимости вы не увидите большой разницы между самодельной и купленной картофелекопалкой.

Инструкция по эксплуатации

Перед тем как приступить к работе с агрегатом изучите инструкцию, которая прикладывается к спецтехнике. Проверьте те места, где расположены крепления, если они разболтались, то обязательно затяните их. Так работоспособность картофелекопалки не упадет.

Предварительно проведите все ремонтные работы и обязательное техническое обслуживание.
Если во время работы возникли какие-то неполадки, то выключите двигатель трактора, а уже после этого приступайте к ремонту техники.

Не допускайте к агрегату посторонних людей, чтобы в первую очередь оградить их от травм.
Не стоит превышать допустимую рабочую мощность картофелекопалки, если вы не хотите преждевременной поломки.

Соблюдайте временный режим работы, ведь для некоторых агрегатов можно работать только определенное время, после чего нужно давать передышку картофелекопалке.

Если вы работаете в горных местностях, то необходимо уменьшить скорость передвижения во время работы, иначе перегреется двигатель.

Заключение

Выбирать какой агрегат вам больше подходит, нужно тщательно. Изучите землю своего огорода или пашни, почитайте о различных моделях картофелекопалок (для примера – о картофелесажалках Bomet). Оцените затраты.
Мы желаем вам отличного урожая с наименьшими потерями.

А поддержать красоту и аккуратность на участке Вам поможет сеялка для газона.

Источник

Картофелесажалка своими руками: чертежи, размеры, инструкции

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

• Пару осей.
• Подшипники.
• Цепь от двигателя автомобиля.
• Две звёздочки для цепи.
• Проволока сечением 6 мм.
• Листовой металл толщиной 2 мм.
• Профильная стальная труба.
• Для бункера любая конусообразная ёмкость.

• Сварочный аппарат, электроды.
• Болгарка с отрезным кругом.
• Электродрель, свёрла.
• Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

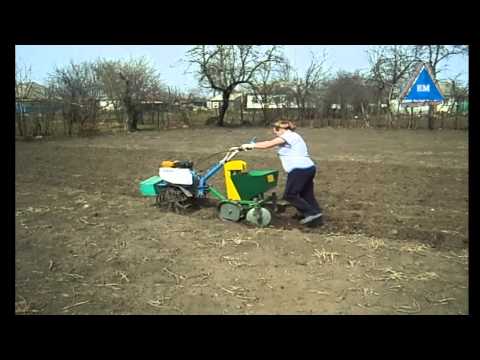

Видео: самодельная картофелесажалка в работе.

Картофелесажалка для мотоблока своими руками

Картофелесажалка для мотоблока своими руками – удобный агрегат, применяемый дачниками и огородниками.

Состоит такой агрегат из следующих узлов:

• Рама с металлическими колесами, оборудованными грунтозацепами;
• Бункер для посадочного материала;
• Цепь с чашечкамии (транспортер) – крепится на 2 звездочках, одна из которых закреплена на оси колес, а вторая – в верхней части бункера;
• Семепровод – служит для перемещения цепи с чашечками и с помещаемыми в них клубнями от бункера до момента высадки в почву;
• Сошник (бороздодел) – врезаясь в почву на определенную глубину, формирует бороздку, в которую помещаются клубни;
• Загортачи – размещаемые позади рамы диски или отвалы, которые засыпают бороздку с помещенными в нее клубнями, образуя гребень треугольной формы

Чертеж (схема) стандартной картофелесажалки для мотоблока

Изготавливаемая самостоятельно она имеет ряд преимуществ и несколько недостатков

К преимуществам данного агрегата относятся:

• Удобство и быстрота посадки – картофелесажалка позволяет значительно быстрее и без значительных усилий производить посадку достаточно больших в масштабах дачи или фермерского хозяйства площадей;
• Минимизация обработки почвы – такой агрегат позволяет не применять лишний раз культиватор, окучник или борону. В ходе посадки он сам рыхлит, делает борозду, высаживает в нее клубни и «закрывает» их сверху достаточно толстым слоем почвы;
• Одинаковая глубина – правильно настроенный самодельный агрегат будет высаживать клубни на одинаковую глубину, что в дальнейшем обеспечит более дружные и здоровые всходы;
• Соблюдение расстояние между высаживаемыми клубнями;
• Простота в использовании – посадка таким агрегатом не требует специальных знаний и навыков.

Минусы:

• Обязательное наличие достаточно мощной техники – чтобы использовать как самодельную, так и заводскую картофелесажалку, необходим мотоблок или

Мотокультиватор, мощностью не менее 5-6 л.с.;

• Наличие навыков сварщика – для сборки рамы необходимы минимальное умение пользоваться сварочным аппаратом;
• Сложность использования на тяжелых почвах – по сравнению с более мощными и прочными агрегатами, устанавливаемыми на большие трактора, небольшие картофелесажалки имеют низкую эффективность при использовании их на тяжелых глинистых почвах.

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

• Уголок или швеллер для рамы;
• Опорные металлические колеса;
• Подшипники;
• Листовая сталь для задней стенки бункера, толщиной 1,5-2,0 мм;
• Оцинкованная жесть;
• Звездочки на 19-21 зубьев;
• Цепь от механизма ГРМ;
• Ось для приводных колес;
• Проволока стальная толщиной 3-4 мм.

Инструменты

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

• Болгарка (угловая шлифмашинка);
• Сварочный аппарат (полуавтомат);
• Дрель или мощный шуруповерт;
• Компрессор с краскопультом.

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Процесс изготовления

• Из швеллера или уголка сваривается прямоугольная рама, размер ее подбирается с учетом величины и вместительности бункера;
• По центру оси опорных колес крепится первая звёздочка;
• С двух сторон от звездочки на ось опорных колес запрессовываются подшипники в обоймах из толстостенной трубы подходящего внутреннего диаметра;
• К оси крепятся металлические опорные колеса;

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

• Из проволоки при помощи тисков и трубы диаметром 50-60 мм навивают спираль из 12-15 витков;
• Спираль разрезают вдоль, получая 12-15 отдельных колец;
• Кольца приваривают к цепи на расстоянии 8-10 см друг от друга. Для того чтобы картофель небольшого размера не проскальзывал сквозь кольцо, к нему снизу приваривают донце из той же проволоки или кусочков листовой стали;
• Для семяпровода используют трубу с внутренним диаметром на 10-55 мм больше, чем диаметр чашечек (металлических колец с донцами для клубней), и с длиной, равной примерно половине аналогичного показателя цепи. В трубе делают продольный распил, шириной на 20-30 мм;
• Семяпровод приваривают к раме при помощи двух толстостенных металлических пластин;
• В верхней части семяпровода распил увеличивают до ширины 40-50 мм;
• Цепь при помощи находящего на ней замка разъединяется и одевается на нижнюю, а затем на вторую звездочку. При этом она аккуратно пропускается сквозь трубу семяпровода;
• Верхнюю звездочку с осью и двумя подшипниками при помощи уголков приваривают к трубе семяпровода;

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

• Параллельно семяпроводу около нижней звездочки к раме приваривают трубу, внутрь которой заводят цепь с чашечками;
• К трубе и к торцам уголков, на которых крепится верхняя звездочка, приваривают заднюю стенку бункера;
• Из жести, толщиной 0,8-1,0 мм, склепывают или сваривают бункер вместительностью 20-30 кг;
• В верхней части семяпровода наваривают параллельно движения цепи два ограничителя, необходимые для того, чтобы картошка, выпадая при переворачивании из чашечки, попадала в трубу, а не мимо нее;
• К задней части рамы приваривают загортачи, для этого к стойкам приваривают две выпуклые пластины. Располагают загортачи под углом таким образом, чтобы они, засыпая землей борозду с посаженным картофелем, образовывали над ней гребень, высотой 40-50 мм;
• К передней части рамы приваривают прицепное приспособление для крепления агрегата к мотоблоку (с его помощью можно отрегулировать высоту крепления картофелесажалки к мотоблоку), а также сошник. В качестве сошника используют корпус обычного окучника. Центральная ось сошника должна быть расположена под центром трубы, из которой выходит цепь с чашечками;
• На обода колес в шахматном порядке приваривают грунтозацепы – пластины высотой 20-30 мм, расположенные на ободе с шагом 40-60 мм;
• Раму, бункер, опорные колеса зачищают, обезжиривают и покрывают 2-3 слоями краски.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

• Рама – 580×300 мм;
• Диаметр приводного колеса – 310 мм;
• Расстояние между колесами (колея) – 585-600 мм;
• Длина семяпровода – 770 мм;
• Расстояние между осями звездочек – 570 мм;
• Бункер (длина× ширина× глубина) – 370×400×400 мм;
• Загортачи (длина×высота) – 275×140 мм;
• Верхняя звездочка – 19 зубьев, нижняя – 21 зуб.;
• Подшипники – 4 стандартных подшипника 205 размера.

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Самодельная картофелесажалка – существенная экономия ваших средств

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

• Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

• Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

• Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

• Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

• 4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.

Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.

Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.

Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.

В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.

Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.

На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.

Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.

Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.

Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.

Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Источник
