Какой ремонт щитового дома может потребоваться

Любой объект нуждается в регулярном осмотре и устранении порчи. Деревянные дома требуют этого больше других, даже если они представляют собой каркасную постройку с щитовыми стенами. Особенно часто требуется замена нижнего бруса щитового дома. Как это сделать – подробная инструкция ниже.

Определение повреждений

С помощью стамески легко определить степень испорченности нижнего закладного бруса принять решение о его полной или частичной замене. Если остриё входит в древесину легко, а при движении стамески раскрывается трухлявое нутро, то вердикт один – менять немедленно. Обойдя всю конструкцию, этим методом проверяют все участки дома.

Возможно, порча имеется на одном из них, и тогда устраивать полномасштабный ремонт каркасно-щитового дома нецелесообразно – можно просто устранить некоторые участки, заменив их на новые.

Инструменты и материалы для ремонта

К выбору древесины следует подойти ответственно – она должна быть без видимых дефектов, и перед работой рекомендовано пропитать её всевозможными защитами и пропитками. Итак:

• Брус 150 мм в сечении, если есть возможность использовать размер больше, то это будет замечательно – каркасный дом получит ещё большую устойчивость.
• Скобы. Они будут нужны для фиксации узлов.
• Пила. При большой замене нужно использовать бензиновую, а малые участки обойдутся болгаркой или дисковой.
• Домкраты. Грузоподъёмность не должна быть меньше пяти тонн.
• Стамески, молотки, топоры.
• Инструмент для кладки фундамента или сварочный аппарат для резки свайного металлического ростверка.
• Гвоздодёр.

Замена опорного бруса в каркасно-щитовом доме

Принцип работы не отличается, как если бы он проводился для бревенчатого или полностью брусового дома. Итак:

• Для начала необходимо снять обшивку. Хотя бы до оконных блоков. Если щиты представляют собой бесшовную конструкцию, то придётся поработать бензопилой, аккуратно срезая участки и оголяя брус каркаса.
• Теперь нужно укрепить каркас на всех важных узлах – по всему периметру дома с уличной и внутренней стороны набиваются доски сечением не меньше 40 мм. Использовать для крепления нужно стальные шпильки, для которых специально сверлятся отверстия.

Далее ремонт щитового дома своими руками продолжается поднятием всей конструкции на домкратах на нужную высоту. Их потребуется по одному на каждые два метра длины стены. До того как дом будет поднят, необходимо отсоединить его от всех коммуникаций, освободить дымоход от соприкосновения с кровлей, убрать все электрические сети, выходящие наружу к магистралям.

Фиксируют поднятый дом кирпичами либо деревянными брусьями. Также, если брус будет заменён не по всему периметру, то имеет смысл поставить опоры и под наклон. Затем дом можно будет опустить либо оставить на домкратах, но периодически проверять их на предмет устойчивости.

До того как начать менять опорный брус следует произвести ремонт фундамента щитового дома, если он того требует. Об этом будет говорить поросль мха или плесени, разрушение в виде бетонной крошки.

• Когда новый фундамент окончательно застынет, можно приниматься за подмену бруса. Его выбирают кусками, кладут новый, предварительно вставив нагели в просверленные отверстия, укладывают уплотнитель в пазы, и опускают дом.

Процесс ведут медленно, с обязательной проверкой на перекос. После установки дома нужно сразу снять деревянные стяжки, предварительно набитые на каркас, чтобы дом «расслабился» и принял нужное положение.

• Если всё устраивает, можно зашивать каркас. Сделать дом опять фабричным не получится. Поэтому используют доски, ДСП, ДВП и прочие материалы, не забывая перекладывать нутро стен утеплителем, ватными плитами или пенопластом.

Ремонт дома и тем более замену венцов, даже в щитовом лёгком объекте нельзя произвести самостоятельно.

Потребуется бригада. Связано это с большим риском для жизни и конструкции.

Правильный ремонт щитовых домов – это слаженная работа с просчитанной последовательностью.

Нельзя сначала сделать замену одной стены, а затем приниматься за фундамент.

Источник

Каркас своими руками замена

Хороший каркас по основным характеристикам ничем не уступит традиционным для нашей страны технологиям строительства.

Прежде чем приступать к работам по строительству каркасных стен необходимо выполнить утепление платформы и зашить ее листовым материалом.

Утепление платформы.

Проектом предусмотрено расположение лаг пола внутри ростверка. Для лаг мы также используем доску 145*45, напиленную в размер. К нижней части ростверка, а также к каждой лаге с двух сторон крепим бруски 45*45 по всей длине для поддержания пенополистирола, выполняющего функцию утеплителя в перекрытии. Упомянутый брусок отнимает от высоты доски 45 мм, таким образом эффективное утепление пола будет составлять 100 мм.

В случае необходимости увеличить толщину утепления в платформе пола, можно вместо ограничивающих брусков прибить вдоль нижнего ребра каждой лаги ограничивающую доску с сечением 20*100. Таким образом платформа может быть утеплена на всю высоту лаг.

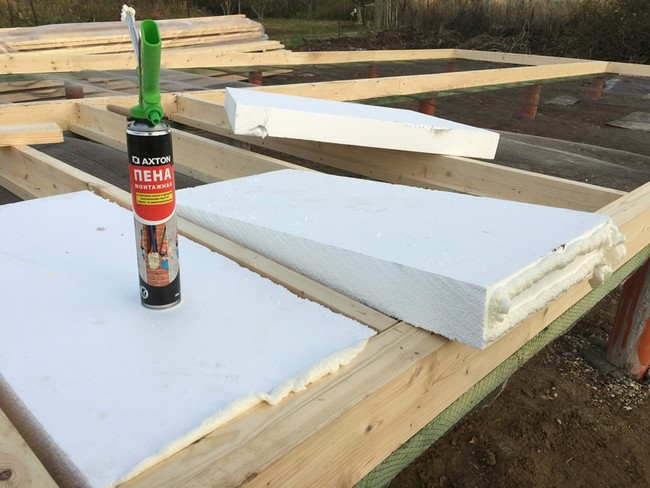

Далее выполняем разметку на ростверке с шагом 56 см по осям. Такой шаг продиктован стандартным размером листов пенополистирола – 100 см. Лист утеплителя распиливается пополам, получается два куска шириной 50 см. Отпиленный кусок укладывается в перекрытие и опирается на набитые на лаги бруски. По одному сантиметру с каждой стороны остается на пенный шов. После тщательного запенивания такое перекрытие получается непродуваемым и в совокупности с настилаемыми сверху листами ОСП не нуждается в пароизоляции.

Заключительный этап монтажа платформы – обшивка ее листами ОСП. Для этих целей мы использовали ОСП толщиной 18мм с кромкой шип-паз. Обшивка производится в разбежку листов, при этом стыки должны расходиться примерно на половину длины листа. Наличие кромки шип-паз позволяет стыковать листы в любом месте не согласуясь с лагами.

При использовании обычной кромки, все стыки листов ОСП должны приходиться на деревянные несущие элементы. В продольном направлении — это лаги пола, в поперечном, перпендикулярно лагам, монтируются так называемые бриджинги.

Следует понимать, что после зашивки платформы листами ОСП необходимо обеспечить ее защиту от осадков и укрыть пленкой до момента устройства кровли.

Скромные размеры нашего домика позволяют сразу же перейти к следующему этапу – возведению каркасных стен.

Каркас.

Конструкция нашего каркасного дома представляет собой гибрид скандинавской и североамериканской систем. Из американской технологии мы взяли вторую верхнюю обвязочную доску на стенах. Связано это с тем, что боковые стены у нас длиннее шести метров и собираются из более коротких отрезков. Кроме того, что верхняя обвязочная доска соединяется стены воедино, она позволяет распределять нагрузку от стропил на стены более равномерно.

По строительным нормам древесина для строительства каркасных домов должна быть сухая, влажностью не более 18%. Поэтому мы используем сухие строганные доски, влажностью 10-12%. Сечение досок для стоек каркаса 45*95, стропила же выполняются из доски сечением 45*145 мм.

При наличии проекта целесообразно весь домокомплект напилить заранее в размер, что значительно сокращает общее время строительства. Строительство каркасных домов методом «платформа» предполагает горизонтальную сборку стен на уже собранном основании с последующим подъемом и фиксацией.

Монтаж происходит следующим образом: подготовленные верхняя и нижняя доска укладываются на платформу и разносятся на расстояние, соответствующее высоте стены. После этого на них делается разметка стоек. Высота стоек у нас 2500мм, шаг по осям 625мм. Такой шаг, во-первых, обеспечивает расстояние между стойками соответствующее ширине утеплителя, во-вторых, соответствует ширине листа ОСП — 1250мм (625*2), которым мы планируем обшивать каркас дома изнутри. Высота стоек у нас также неслучайна и соответствует высоте листа ОСП, таким образом вся обшивка нашего каркаса будет произведена листами ОСП практически без отходов, что полностью отвечает концепции нашего строительства.

Стены собираются на гвозди с кольцевой накаткой длиной 90мм.

После того, как фрагмент стены собран на платформе, необходимо максимально точно вымерить его диагонали с помощью рулетки и раскрепить временной укосиной.

Следующим этапом стены поднимаются и также фиксируются гвоздями к основанию и скрепляются между собой.

После этого снимаются укосины, а каркас для жесткости обшивается листами ОСП. Плиты ОСП монтируются с деформационным зазором 3-4 мм.

В месте примыкания внутренних перегородок к наружным стенам мы изначально на торец перегородки крепили полосу из пароизоляции для создания непрерывного герметичного контура. К основному полотну пароизоляции эти полосы впоследствии крепятся двусторонним скотчем.

По срокам вся работа по напиливанию стоек каркаса, сколачиванию, подъему и монтажу стен занимает всего 1-2 дня.

Стропильная система.

После сборки каркаса сразу же приступаем к монтажу стропильной системы, чтобы максимально оперативно сделать кровлю. Кровля защитит платформу дома от осадков и позволит в более комфортных условиях осуществлять дальнейшие работы по постройке и отделке дома.

Как отмечалось ранее, крыша у нас простая двускатная, это самый простой, надежный и недорогой вариант крыш идеально подходящий для дачного домика. Преимущество в простоте изготовления, в простоте монтажа и минимизации риска допустить ошибку, что для самостройщика очень важно.

В этом доме мы применяем наслонную стропильную систему — это когда и верх и низ стропильной ноги имеет опору. То есть верх опирается на коньковый прогон, а низ на обвязочную доску.

Проектный угол ската кровли 21 градус, таким образом, принимая во внимание небольшие габариты дома, можно понять, что у нас не запланирован чердак, поскольку его высота была бы слишком малой для эффективного использования – это также упрощает и удешевляет конструкцию.

Работа по проекту, а не на коленке, позволяет все манипуляции по нарезке стропил в размер осуществлять внизу, строго по чертежам, а уже после нарезки подавать стропила наверх и крепить их по месту.

Стропила мы изготавливаем также из сухой строганной доски сечением 45*145мм.

Шаг стропил у нас такой же как и у стоек каркаса — 625 мм. Между стропильных ног, по краю стены, монтируются распорки, которые служат для поддержания утеплителя и предотвращают кручение стропил.

Заключительный этап монтажа стропильной системы – устройство фронтонных выносов свесов кровли, которое мы делам на аутригерах или в просторечии на «кобылках». Кобылки крепятся к первой стропильной ноге, смонтированной на доме. Между ними вставляются распорки, ограничивающие утеплитель и придающие жесткость узлу.

Источник

Как поднять каркасный дом для ремонта и передвинуть его на новое место

Каждый дом эксплуатируется по-разному, поэтому со временем придется организовать комплекс ремонтных работ, чтобы устранить физический и моральный износ элементов. Исходя из этого, ремонт каркасного дома бывает капитальным, текущим и планово-предупредительным.

Типы ремонта в зависимости от проблемы

Однако это не все возможные классификации. Можно сгруппировать ремонты каркасных домов с акцентом на конкретную проблему:

• реставрация стен и перегородок;
• исправление дверей;
• ремонт балконных блоков;
• обновление звукоизоляции;
• восстановление теплоизоляции;
• починка кровли;
• замена нижнего венца;
• ремонт фундамента.

Важный момент: каждые пять лет нужно обследовать внешнюю сторону каркасного дома на предмет целостности и внешнего вида. Если наружная часть стены при строительстве осталась без отделки, материал темнеет и требует косметического вмешательства.

Подъем каркасника домкратом: ремонтируем фундамент

Когда возникает необходимость ремонтировать фундамент или менять нижний венец здания, дом приходится поднимать. Расскажем подробнее о том, как правильно поднять каркасный дом, не допуская опасных ошибок новичков.

Инструменты для работы

Обычно это делают с помощью домкрата и вспомогательных инструментов:

• гидравлического домкрата, подъемная сила которого равна четверти массы дома или больше;
• подкладок шириной от 20 см;
• страховочных подставок с возможностью регулировать высоту;
• ключей и отверток для разъединения окладного венца от фундамента;
• если у вас столбчатый или свайный фундамент, понадобятся деревянные щиты высокой прочности для размещения домкратов;
• если фундамент ленточный, плитный или железобетонный ростверк, нужна цепная пила по бетону, для металлического ростверка — болгарка с диском по металлу.

Как поднять и опустить каркасный дом

Алгоритм работ при ремонте каркасного дома в зоне фундамента выглядит так:

1. Необходимо отключить коммуникации (водоснабжение, канализацию, электричество, газ, систему отопления).
2. Разрезать все трубы и провода, чтобы они не мешали подъему конструкции.
3. Приготовить место для домкратов. Предусмотреть расстояние от угла от метра до двух, шаг между домкратами — от 3 до 4 метров.
4. Произвести установку домкратов и открепить от фундамента нижний венец.
5. Приподнять каркасный дом и проставьте подпорки. Процесс проводится очень постепенно, буквально на 4—5 см за раз на одном домкрате, сразу подкладываются тонкие планки с заменой на более толстые, а потом и на подпорки.
6. Отремонтировать фундамент или заменить нижний венец.
7. При постепенном демонтаже подпорок опустить каркасный дом на место. Обратный процесс также проводится медленно и плавно, по миллиметру, с вытаскиванием тоненьких планок по одной.

Как избежать ошибок при подъеме деревянного дома

Не знаете, как правильно поднять каркасный дом, поскольку не обладаете большим опытом? Прежде всего избегайте следующих ошибок и их последствий:

• не забудьте отсоединить нижний венец от фундамента, иначе окладной венец расколется;
• поставьте домкрат максимально устойчиво, потому что весь дом может «съехать» относительно фундамента;
• не тяните одну сторону вверх без компенсации с другой стороны, — если расхождение превысит 5 см, дом перекосится, а окна и двери заклинит;
• обязательно пользуйтесь «пятками» — прокладками между венцом и домкратом, чтобы уменьшить давление;
• применяйте широкие подкладки и сварные треугольные «козлики», которые регулируются по высоте; для правильного подъема каркасного дома подойдут автомобильные «козлики» с 4 ножками.

Как передвинуть каркасный дом

Теперь вы знаете, как поднять щитовой дом, но иногда возникает необходимость его перемещения. Например, в случае близкого расположения к границе участка, вне ваших законных владений, около газовой трубы и т. д.

С технологией лучше всего знакомы специальные компании по услугам передвижки домов и сооружений. Они закладывают новый фундамент высокого качества и на любое расстояние, без разборки и демонтажа, передвигают каркасно-щитовые здания. И если новая стройка занимает от месяца до трех, то передвижка готового дома требует нескольких суток или недель, а то и вовсе одного дня.

Итак, как передвинуть каркасный дом, пошаговая инструкция:

1. Убрать с полок и шкафов бьющиеся предметы, раскрыть межкомнатные двери.
2. Поднять все сооружение на полметра вверх и завести под каркасник рельсы.
3. Завести между домом и рельсами большое количество труб диаметром 57 мм.
4. Дом опоясать тросом, углы в местах стыка с тросом защитить уголком 10х10 см.
5. Винтовую сваю диаметр 102 мм с толщиной стенки 6 мм установить на двухметровую глубину, прикрепить монтажно-тяговый механизм, переставить рельсы и трубы.

На финальном этапе необходимо подложить гидроизоляционные материалы, вынуть трубы и спустить дом на новый фундамент.

Видео: как передвинуть каркасный дом
