Как сделать капсулы для СНПЧ Капсула своими руками

| Сообщение #1 Отправлено 06 марта 2006 — 19:58 Makario

•
  • Оффлайн
  • Инфо (7)
    • Сообщений: 7
    • Регистрация: 06 мар 06
    • Репутация: 0
• Новичок
•

| Сообщение #2 Отправлено 06 марта 2006 — 20:39 Episode

•
  • Оффлайн
  • Инфо (15 914)
    • Сообщений: 15 914
    • Регистрация: 20 дек 05
    • Репутация: 116 Репутация 2019: —>
    • Город: Украина
• Профи
•

| Сообщение #3 Отправлено 06 марта 2006 — 21:05 ЮХа

•
  • Оффлайн
  • Инфо (15 577)
    • Сообщений: 15 577
    • Регистрация: 23 апр 05
    • Репутация: 1790 Репутация 2019: —>
    • Город: из Костромы
• Профи
•

| Сообщение #4 Отправлено 06 марта 2006 — 22:49

Makario, пиши мне на мыло, помогу.

А рисунок хороший, слов нет!

| Сообщение #5 Отправлено 07 марта 2006 — 02:08 Makario

•
  • Оффлайн
  • Инфо (7)
    • Сообщений: 7
    • Регистрация: 06 мар 06
    • Репутация: 0
• Новичок
•

| Сообщение #6 Отправлено 07 марта 2006 — 02:10 Makario

•
  • Оффлайн
  • Инфо (7)
    • Сообщений: 7
    • Регистрация: 06 мар 06
    • Репутация: 0
• Новичок
•

| Сообщение #7 Отправлено 07 марта 2006 — 02:30 Makario

•
  • Оффлайн
  • Инфо (7)
    • Сообщений: 7
    • Регистрация: 06 мар 06
    • Репутация: 0
• Новичок
•

Если кто может! прикрепите пожалуйста на мой вопрос фото ! с изображением капсулы! как она выглядит!?

Есть ли у етих капсулах со шприцов! некая спецыфика в своей конструкции!? в смысле: содержит ли она в себе какието лабиринты, губки или паралоновые фильтры, как в оригинальных катриджах от EPSON. Или ето просто цприц!, герметично запаян (заклеен. ) с трубкой подачи чернил, насажен на чернило-принимающий штуцер!?

| Сообщение #8 Отправлено 07 марта 2006 — 10:17 Юрий

• • Оффлайн
  • Инфо (687)
    • Сообщений: 687
    • Регистрация: 01 июл 04
    • Репутация: 13
    • Город: Россия, Белгород
• Спец
•

Makario (Mar 7 2006, 03:30 AM) писал:

Если кто может! прикрепите пожалуйста на мой вопрос фото ! с изображением капсулы! как она выглядит!?

Есть ли у етих капсулах со шприцов! некая спецыфика в своей конструкции!? в смысле: содержит ли она в себе какието лабиринты, губки или паралоновые фильтры, как в оригинальных катриджах от EPSON. Или ето просто цприц!, герметично запаян (заклеен. ) с трубкой подачи чернил, насажен на чернило-принимающий штуцер!?

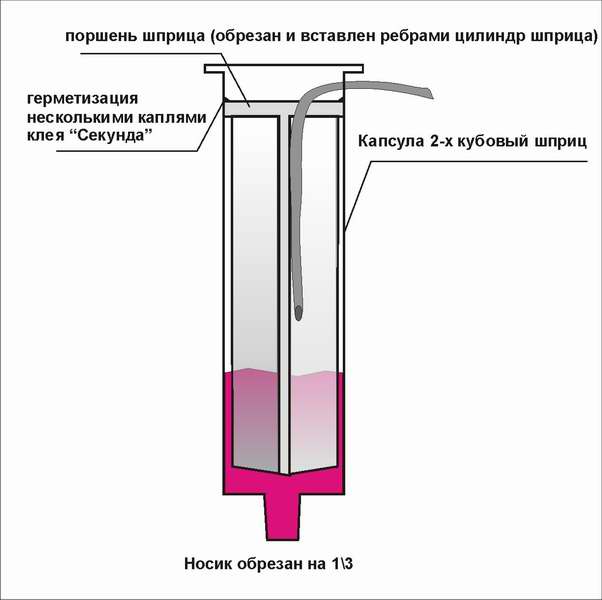

Вот изобразил как смог.

Капсула заправляется чернилами на 1\3.
В поршне, проделывается отверстие под чернилоподводящую трубку.
Поршень обрезается со стороны ребер и вставляется в капсулу ребрами вниз.
Ребра поршня выполняют функцию — «гашения волн чернил во время движения каретки»
Герметизируется Клеем «Секунда» (Одна капля клея, просушка, еще одна капля клея) — этого будет вполне достаточно. И дополнительная герметизация не требуется.

Так выполнено у меня. 2 года, полет нормальный.

| Сообщение #9 Отправлено 07 марта 2006 — 10:42 Makario

•
  • Оффлайн
  • Инфо (7)
    • Сообщений: 7
    • Регистрация: 06 мар 06
    • Репутация: 0
• Новичок
•

| Сообщение #10 Отправлено 07 марта 2006 — 12:33

Вот выдержка из статьи MIROvoy-го.

1.СНПЧ на Эпсон Р300 ввиду нескольких причин было решено сделать на капсулах.
Капсулы изготавливаются из 2-мл. шприцов. Носик шприца обрезается на 1/3.
затем раззенковывается сверлом на 3 мм., затем 3,3 мм.(сразу на 3,3 тяжеловато. Не удивлюсь, если при этой операции у Вас испортятся несколько шприцов.

Далее обрезаем нижнюю часть поршня шприца и делаем дырку сбоку (
на 1-м фото это видно ). Находим, покупаем, просим у товарища одноразовую зажигалку и разбираем
её. От неё нам понадобится фитиль.
Он изготовлен из какого-то полимера и прекрасно пропускает жидкости,
в тоже время это будет прекрасным фильтром.
Данное ноу-хау (насколько мне известно) принадлежит ZigZag `у .
Просовываем фитиль в трубочку шлейфа, затем данный узел укладываем в отрезок
поршня и всю конструкцию помещаем в капсулу. Сверху закупориваем герметикой
( строительным, сантехническим). Всё – капсула готова.

2. Теперь о креплении капсул в голове принтера. Повторюсь – всё сказанное (размеры)
относится к СНПЧ на Epson Photo R300!
Так вот, эта голова как будто специально предназначена для СНПЧ. Во всяком случае,
крепление самодельных капсул не представляет никакой сложности — читайте ниже.

При установке капсулей между ними и крышкой остаётся ок. 4 мм. Это место займет крышка,
изготовленная из стеклотекстолита (можно конечно и другой материал применить, пластмассу, но не металл).
Размер: ширина 78…80 мм. Длина (глубина) 60 мм. И толщина 3…4 мм. В ней по краю (
на фото видно) делается шесть отверстий диаметром 3…4 мм под трубочки шлейфа.
Расстояние от края (некритично, смотрите сами как вам удобно, но я привожу СВОИ размеры)
примерно 7 мм. Между отверстиями 13 мм.

Все, крышка готова. При данных размерах она прижимается родной крышкой.

| Сообщение #11 Отправлено 07 марта 2006 — 17:59 Episode

•
  • Оффлайн
  • Инфо (15 914)
    • Сообщений: 15 914
    • Регистрация: 20 дек 05
    • Репутация: 116 Репутация 2019: —>
    • Город: Украина
• Профи
•

Ну, вот, с рисунком теперь полегче, разве от этого стало хуже видно

Теперь по теме:
Два дня назад, я запустил капсульную СНПЧ собственного изготовления, фотографии капсул выложил в теме «СНПЧ на картриджах» на 8 странице
Без клея, из подручных средств.
Все так-же как в статье с сайта ZigZag-a, кроме одной особенности, на штуцера одевается не носик шприца, т.е. при не аккуратности не получется сломать штуцер, да и уплотнение в этом месте получаеться надежнее.

Источник

СНПЧ из капельницы (самый простой вариант)

СНПЧ из капельницы — самый простой вариант для самосбора.

После того как потек картридж СНПЧ и пробежав несколько форумов о принтерах, решил запостить более простую капсульную систему из капельниц нежели то, что встретил в нете.

СНПЧ собирается из капельницы предельно просто.

Вариант наподобие этого:

был отвергнут, слишком много усилий по герметизации лишних отверстий .

Поэтому берём и упрощаем до минимума и необходимость что либо герметизировать пропадает вовсе.

Необходимы 12 капельниц для шестицветника.

СНПЧ из капельницы — самый простой вариант для самосбора.

После того как потек картридж СНПЧ и пробежав несколько форумов о принтерах, решил запостить более простую капсульную систему из капельниц нежели то, что встретил в нете.

СНПЧ собирается из капельницы предельно просто.

Вариант наподобие этого:

был отвергнут, слишком много усилий по герметизации лишних отверстий .

Поэтому берём и упрощаем до минимума и необходимость что либо герметизировать пропадает вовсе.

Итак приступим.

Необходимы 12 капельниц для шестицветника.

Из каплеобразователя с фильтром и делается капсула.

У одной емкости отрезаем верх (белую часть) у другой отрезаем донышко чуть выше фильтра (фильтр вытаскиваем).

И соединяем обе части. С хвостиков снимаем трубку, подрезаем их по размеру и одеваем трубку снова.
Всё предельно просто и понятно если взглянуть на фото:

Диаметр трубки совпадает с диаметром штуцеров на БПГ. Подрезаем до нужного размера трубки.

В итоге получаем 6 капсул.

Получившиеся капсулы переворачиваем и с помощью шприца заполняем наполовину чернилами.

Переворачиваем и как только чернила подтекут к выходу, тут же одеваем на штуцер ПГ. Если чернила не стекают, то поднимаем доноры выше.

От оригинальной СНПЧ остаются только доноры с сосудом Мариотта, шлейфы, и авточипы.

Авточипы приклеить на планку и вставляем в БПГ (для удержания планки можно использовать распорку).

Вполне бюджетный самосборный вариант капсульной СНПЧ с фильтрами, которые можно собрать за десяток минут.

Просто видео работы 220 картридж и 200 самодельные капсулы (особого отношения к описанному выше неимеет)

Источник
