Канатная пила своими руками

Канатная стенорезная машина из сверлилки?

Страница 1 из 9

1

2

3

>

Последняя »

по мотивам этой http://almaz-forum.ru/showthread.php?t=536 темы.
Хочу собрать канатную стенорезную машину ультрабюджетного сегмента)
Есть двигатель dr.bender bbm 33l extra и станина cedima H201.
Если получится, планирую применять для резки проемов.
Вопросы такие:
1.хватит 3 кВт?
2.возможно ли натягивать в ручную или нужно что то вроде такой штуки
http://almaz-forum.ru/showthread.php?t=170
3.что придумать с роликами? хилти или самому из говна и палочек собрать?
4. сухорез или необходима подача воду?
5. расскажите мне про канаты, скорость-диаметр-ресурс и всё такое.
6. нужен ли плавный пуск? если да то как его сделать?
7. мне первому в голову пришло или был успешный опыт?

�?, да, я канатную машину живьем не видел не разу)

1. однозначно не хватит.
2. вручную можно, но техника безопасности.
3. зависит от материала, из которого собираетесь делать ролики
4. по сухому расход каната больше, так что нежелательно.
5. тут в двух словах не обойтись — целая наука.
6. нужен, однозначно
7. идея не нова, насчет успешности. нечто интересное видел на форуме, шикарная штука ))

машинку канатную посмотреть в интернете можешь ты, юный падаван! )))

Источник

Канатная пила (режущий тросик с электроприводом)

Как правило, эти тросики оснащены двумя кольцами под пальцы. Работать этим инструментом можно вдвоем, а можно и одному. Один самоделкин решил модернизировать это устройство, оснастив его электроприводом. В качестве силового элемента выступила обычная дрель. Основная конструкция собирается из фанеры, все материалы для сборки легко достать, а из инструментов нужно не многое.

Список материалов и инструментов, которые использовал автор:

Материалы:
— фанера;
— отрезной тросик;
— дрель;
— клей для дерева;
— винты по дереву;
— много разных болтиков с гайками и шайбы под них;
— две пружинки;
— листовой металл;
— стальной пруток (для изготовления кривошипа);
— ПВХ-трубы (или подобное для изготовления ножек столика.

Инструменты:
— плоскогубцы;
— шурик;
— инструмент для резки фанеры (хватит ножовки);
— дрель со сверлами;
— клей для дерева;
— краска (по желанию);
— линейка;
— маркер;
— ножницы по металлу.

Процесс изготовления станочка:

Шаг первый. Заготовки

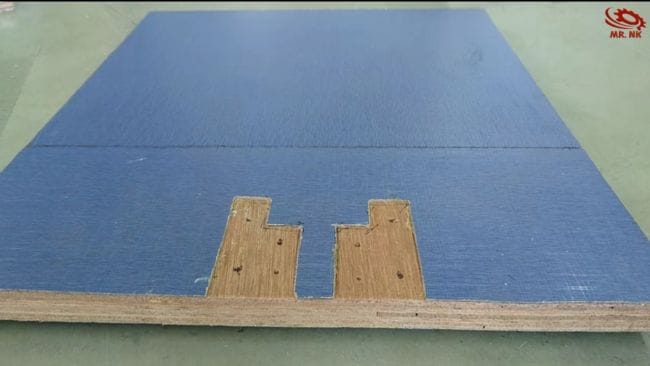

Первым делом вам предстоит отыскать фанеру подходящей толщины. Нарежьте ее на заготовки, которые видно на фото. Вам понадобится кусок фанера 40 на 35 см для изготовления основа.

Два брусочка или отрезка фанеры для изготовления двух рычагов, у автора они покрашены серебристым цветом.
Два отрезка фанеры длиной 35 см, они используются в качестве вертикальных стоек.
Еще один прямоугольный кусок фанеры будет нужен для изготовления рабочего стола.

Теперь можно устанавливать стойки. Они крепятся аналогичным образом, то есть ан клею и винтами. При желании вы можете приклеить их к установленным квадратным деталям, а лучше прикрутите винтами. В итоге стойки будут надежно закреплены на основании.

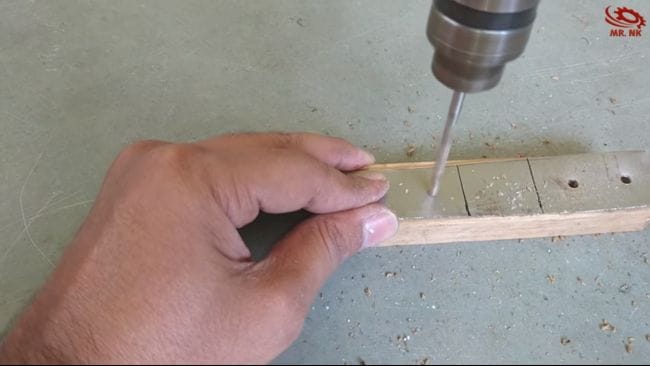

При желании внизу через все детали можно просверлить сквозное отверстие и установить болт с гайкой. Помните о том, что между стоками должен быть зазор, чтобы рычаги могли свободно двигаться.

Шаг четвертый. Устанавливаем рычаги
Рычаги нужны для того, чтобы между ними можно было закрепить отрезной тросик. Для установки рычагов вам понадобятся длинные винты с гайками и шайбы. Установите шайбы с обеих сторон рычага, чтобы он не терся о стойки. Установите болты и закрутите две гайки, чтобы конструкция не раскручивалась. При желании на резьбу можно капнуть суперклеем.

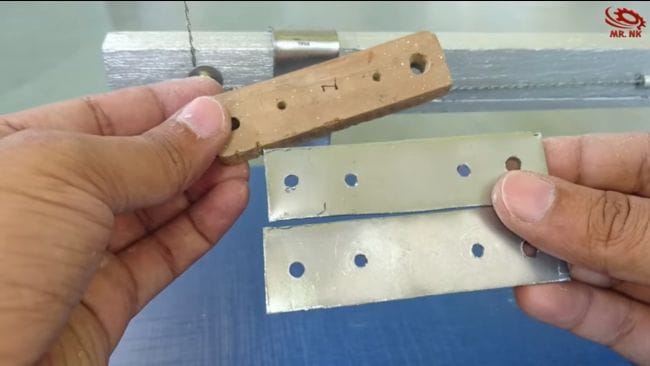

Теперь можно изготовить соединительную деталь. Отрежьте для ее изготовления две пластины подходящей длины, насверлите пластину, а затем зажмите между пластин отрезок фанеры, как это сделал автор. К фанере пластины можно прикрутить винтами по дереву. Вот и все, теперь соединительную деталь можно установить. Она крепится с помощью длинных болтов, используя двойные гайки.

Автор устанавливает сзади де пружинки. Их назначение, кроме того, что они выравнивают рычаги строго по центру, я не понял. Для получения нужной жесткости можно использовать две пружинки, крепим их саморезами.

Шаг шестой. Установка отрезного тросика
Установить отрезной тросик очень просто, а при необходимости он также просто меняется. Вам понадобится четыре винта с гайкам и шайбами. Установите в носовой части рычагов по одному винту с шайбочками, а для крепления концов тросика на некотором расстоянии закрепите еще по одному винту с шайбами. Затягиваем гайки и тросик надежно закреплен.

Осталось сделать кривошип. Автор его делает из металлического стержня. Изогните его до нужного профиля и установите в нижнее отверстие шатуна. Учтите, что высота колена шатуна эквивалентна половине хода отрезного тросика. Возможно, с этой деталью придется поэкспериментировать.

Шаг восьмой. Опора для кривошипа
Вам понадобится два кусочка фанеры. Просверлите в одной детали сквозное отверстие под ось кривошипа, а потом расточите его под гайку. Нанесите эпоксидный клей и запрессуйте гайку. Прикрепите вторую деталь из фанеры с помощью клея и винтов по дереву. Просверлите в ней крепежные отверстия для установки на основу. Гайка будет выступать в качестве подшипника скольжения, правда, это не очень удачный вариант.

Источник

Канатная пила (режущий тросик с электроприводом)

Особенности проволочных пил

Есть много разных пил, которые используются человеком в повседневной жизни, и проволочная – один из вариантов.

Это изделие отличается небольшим весом, простотой конструкции и эксплуатации, однако не все знают, что такое пила Джигли и как ею пользоваться.

Описание

Впервые этот инструмент появился в 1894 году, когда он применялся хирургами для распиливания кости. Своим появлением пила обязана Леонардо Джильи, в честь которого и была названа. Ее универсальная форма позволила со временем значительно расширить сферу применения инструмента.

Сегодня ее используют для удаления веток, поскольку пила способна справиться с деревьями диаметром до 140 мм или даже бревнами до 200 мм.

Несмотря на простоту конструкции, Джигли справляется с поставленной задачей не хуже, чем более тяжелые пилы. Правда, она требует усилий человека, поскольку является исключительно механическим инструментом.

Основные технические характеристики, на которые покупателю стоит обращать внимание:

Состоит такая пила по дереву из витого полотна, длина которого варьируется в промежутке от 40 до 50 см. Как правило, толщина изделия составляет 0,5 мм. Такой инструмент помещается куда угодно, поскольку его можно просто свернуть. Вес проволоки до 14 г, поэтому даже в кармане она остается совершенно незаметной. В сети можно отыскать множество дешевых вариантов, но отличаются они низким качеством и несоблюдением производителем технологии.

В полотне предусмотрено не положенные 8 витков, а всего 4, длина тоже не соответствует стандарту, поэтому и пользы от подобного инструмента мало. В среднем такая пила должна быть 71 см.

На концах изделия находятся петли и металлические кольца, за которые и держится пользователь в момент использования. Если пила сконструирована правильно, то кольца с разных концов должны быть разного диаметра. Витки проволоки играют роль зубчиков, посредством которых и под действием силы трения древесина распиливается. Такая струна очень прочная, и изготавливается из качественной стали. Пила подходит для резки пеностекла. На более дорогих моделях может присутствовать алмазная крошка.

Использование

На рынке можно отыскать струнную пилу различных модификаций. Такую пилу можно взять с собой на всякий случай в лес, на природу, когда использовать или транспортировать любой другой инструмент не представляется возможным. Нередко она присутствует в наборе военнослужащего, поскольку не занимает много места и не добавляет веса во время марш-броска.

С ее помощью:

• заготавливают лесоматериал;
• расчищают сектор обстрела;
• используют для удаления заграждений;
• применяют для распиливания пластиковых, деревянных и изготовленных из мягкого металла предметов.

Некоторые используют такое изделие в качестве тетивы для лука. Другая сфера использования – ловушки разного характера.

Стоит сказать, что струнная пила относится к одноразовым инструментам, поэтому после обрыва струны ее не ремонтируют.

Ресурс во многом зависит от показателей:

• качества металла;
• количества витков;
• типа стали.

В американском варианте рукоятка оснащается специальным зажимом, благодаря которому можно укоротить струну пилы, если вдруг она оборвется. В комплекте всегда поставляется с дополнительной струной.

Правила эксплуатации

Гибкая и достаточно прочная, подобная пила проста в эксплуатации и не требует специальных навыков от пользователя. Она может стать незаменимым помощником на даче. Пользоваться изделием одинаково удобно как женщинам, так и мужчинам, и для этого не нужно обладать большой силой или быть подготовленным. Работать с любой пилой необходимо не спеша и очень аккуратно, независимо от того, механическая она или электрическая.

Пользователю стоит знать, чего делать нельзя:

• сильно нагревать рабочее полотно;
• распил должен открываться, а не наоборот: это приводит к заклиниванию;
• ставить струну под углом;
• делать резкие движения.

Моя складная пила «из того, что было»

У меня, как у многих из вас, есть разные еще советские инструменты, а также я, обычно, не выбрасываю различные куски, обрезки и остатки строительных материалов – авось пригодятся.

И вот, что я из моих запасов использовал.

• Полотно от «советской» ножовки
• Небольшой кусок фанеры, толщиной 10 мм
• Кусок пластика, толщиной 5 мм
• Болты (с гайками) М5 – 4 шт.
• Болт для фиксатора М5, 12 мм – 1 шт.
• Кусок от металлической линейки, длиной 40 мм
• Крышки капроновые для банок – 2 шт.
• Лак для дерева

Инструменты:

• Болгарка
• Электролобзик
• Дрель
• Наждачная бумага (40)
• Кусок бруска
• Кисточка

Проволочная пила своими руками

Я уже рассказывал, как сделать лучковую пилу в лесу имея лишь одно полотно. Об этом можно почитать по ссылке.

Сегодня я расскажу, как сделать полноценную лучковую пилу в домашних условиях. Такая пила превосходно впишется в бушкрафт антураж, да и просто ей очень удобно пользоваться.

Для начала нам понадобится две одинаковых дощечки длиной примерно 40 см каждая. Я, как раз нашел дома подходящую, в сечении 20х40мм. Это будут ручки нашей пилы.

На концах первым попавшимся сверлом просверливаем сквозные отверстия.

В торце делаем пропил такой длины, чтобы отверстие в полотне пилы совпадало с отверстием в дощечке.

Пока отложим будущие ручки в стороны и займемся горизонтальной составляющей нашей пилы.

Т.к. полотно длинной 530 мм, я на вскидку использовал дощечку 500 мм и ее пришлось немного укоротить, так что 480 будет в самый раз. Сечение дощечки 20х30.

Отступив 10 мм от торца делаем пропил по периметру пару миллиметров глубиной. Затем стамеской или ножом скалываем так, чтобы получился шпенек.

В середине бруска, который пойдет на ручку размечаем выборку, в которую войдет шпенек, просто приложив его и обведя карандашом. Выбираем лишнее дерево стамеской.

Проверяем, как они стыкуются. Учтите. Шпенек должен входить в паз не плотно.

Затем рашпилем снимаем грани и формируем рукоятку, которая подходит нам по руке.

Сглаживаем неровности от рашпиля напильником. Желающие могут ошкурить разными номерами шкурки. Я пока не сподобился.

Если есть круглый рашпиль,то можно сделать выборку под веревку натягивающую наш лучок.

В качестве фиксатора полотна я использовал два первых попавшихся гвоздя.

Порядок сборки очевиден. Вставляем полотно в ручки и фиксируем гвоздиками. Далее вставляем поперечину в пазы. На выемки в верхней части ручек накидываем петлю из репшнура или паракорда. В петлю вставляем палку и закручиваем. В результате шпенек на поперечине и выборка играют роль шарнира, а полотно натягивается до звона.

Для красоты покрыл деревяшку морилкой.

В полном комплекте вес лучковой пилы составил 450 грамм. К слову алюминиевый лучок бахо весит 750 грамм.

Теперь проверим, как она пилит. Результат отличный, не хуже алюминиевого собрата. Собственно тут все зависит от полотна.

В качестве резюме скажу, что пилой очень доволен. Во-первых вещь сделана своими руками. Во-вторых бушкрафт антураж, который мне очень нравится. В-третьих, эффективность работы не пострадала.

Пожалуй теперь я получше ее ошкурю и дополнительно пропитаю льняным маслом, а может и вырежу простенький орнамент.

А пока на этом все. Спасибо за внимание!

Придаем лучку водостойкость используя самодельную восковую пропитку рецепт которой можно посмотреть тут

Что Можно Сделать Из Старой Цепи Бензопилы

Самоделки из бензопилы

Россияне давно отличаются собственной изобретательностью. Даже самые примитивные предметы с применением фантазии и находчивости конечно перевоплотить в произведение искусства либо какой-нибудь нужный предмет.

Мотолебедка из бензопилы

Некоторые хозяева, живущие в личном секторе, имеют у себя в припасе старенькую бензопилу, Вы. «Дружбу», иначе говоря «Урал». Но пользуются пилой время от времени, в свое время заготовки дров. Народные спецы отыскали ей другое применение, придумав сделать

из нее мотолебедку с комплектом орудий на канатной тяге. С этого момента бороздить землю для посадки овощей, окучивать, выкапывать, также пахать землю стало легче.

Тяговое приспособление с пилой – приблизительно 40 килограмм веса, потому завладеть новым орудием в этой сфере будет довольно просто. Орудия, используемые при обработке, снабжаются колесным ходом, по причине с чем с непринужденностью и легкостью перекатывают устройство по полю, участку земли.

Плуг способен удержаться в борозде без помощи других, не требуя здесь внедрения физической силы пахаря. Так, благодаря инструменту вспаханная полоса имеет глубину 20 см.

В свое время посадки картофеля в гребни после завершения пахоты плуг заменяется окучником, снаряженным что остается сделать нашему клиенту этим же колесным ходом. Таким макаром, мотолебедка может порезать ровненькие гребни. Когда настанет время окучивания, лебедка довольно стремительно проплывет по участку, оставив за собой только взрыхленные ряды.

Когда появилась возможность выкопать картошку, то обогащаем приспособление выкупщиком, цепляем к лебедке, после этого прорабатываем кто рядок земли.

Также из бензопилы делают распилочный инструмент вроде большой болгарки. Необходимо отметить, что мысль сотворения подобного инструмента пользуется довольно высочайшей популярность.

Болгарка

Переносная электрическая станция из мотора бензопилы – полностью вероятная вещь, когда вы располагаете временем и желанием.

READ Бензопила Штиль 180 Нет Подачи Топлива

Электрическая станция

Резиновую лодку есть вариант без проблем оснастить мотором, если у вас имеется ненадобная бензопила

. Это будет реальная удовлетворенность для настоящего рыбака.

Как легко додуматься, приспособить старенькую бензопилу для использования в других целях. не исключено. Главное – находчивость и желание.

Как сделать самокат, работающий на бензине

Используя обычный старенькый самокат и движок от бензопилы, есть вариант собрать собственное тс, работающее на бензине.

• Движок от бензопилы (в железном либо пластиковом корпусе)
• Цепь
• Разные болты, гайки и шайбы
• Ручной акселератор от горного велика
• Коммутатор
• Электродрель
• Инструмент для снятия звеньев цепи (для обеспечения неплохого натяжения велосипедной цепи)
• Необязательно: оборудование для сварки
• Удостоверьтесь по поводу того, что у вас конечно ручной тормоз!

1. Найдите самокат с ручным тормозом и надувными колесами. Самокаты с ручным тормозом владеют наилучшей тормозной способностью. Надувные колеса позволяют тс лучше преодолевать неровную местность. Также конечно собрать каркас самоката (будет нужно сварка).

Древняя цепь из бензопилы.

Повсевременно при кошении на новых местах нам на пути попадается как не арматура так кирпичи и новый ножик преобразуется в кусочек.

Ручная пила из цепи от бензопилы тeст самодeлки

Привет! Я покажу как сделать

карманную пилу из
цепи
от
бензопилы
Приобрести готовую
конечно
здесь Групп.

2.4. Подготовьте движок от бензопилы, удалив пильную шину и цепь. Другие части оставьте нетронутыми. Сохранение мотора в корпусе облегчит присоединение к платформе самоката.

3. Открутите центробежную муфту от коленчатого вала. Мощность от мотора будет передаваться средством звезд и велосипедной цепи

. Тривиальной неувязкой является тот факт, что вы не можете приостановить рабочий движок с недвижным самокатом, также для вас придется подымать заднее колесо над землей, чтоб его завести. Также можно сохранить муфту и использовать
цепь, которая бы подходила к звезде на фланце муфты. Если у вашей бензопилы двухтактный мотор (для вас придется добавить масло к бензину), то сохраните центробежную муфту
. Скатывание со склона без муфты в результате приведет к сгоранию мотора, потому что мотор будет обязан работать без смазывания консистенцией из бензина и масла.

READ Бензопила Oleo Mac 936 Не Заводится

4. Прикрутите болтами другие звезды к задней оси самоката. Вам, это легче сказать, чем сделать – кропотливо выбирайте самокат, понимая, что для вас потребуется видоизменять крепление заднего колеса, также установить звезды на этот адрес.

5. Расположите мотор на заднюю часть платформы самоката, чтоб убедиться, что звезды находятся на одной полосы.

6. Просверлите отверстия в платформе и корпусе мотора бензопилы так, чтоб их вы могли скрепить вкупе болтами. Направьте внимание, что обычно корпус делается из пластика, потому необходимо быть очень дальновидными в отношении того, где вы собираетесь прикручивать болты, и размера применяемых шайб (чтоб предупредить их прохождение через пластик)

7. Натяните велосипедную цепь на звезды. Удалите требуемое изображение число звеньев, чтоб цепь была натянутой.

8. Присоедините ручной акселератор к одной из ручек.

9. Соедините электронный ручной акселератор с проводами включения и выключения на моторе от бензопилы. Это позволяет управляющему самокатом держать под контролем подачу энергии движком.

Мотор дает достаточное количество момента на передачи. Если передача проскальзывает и даже не вертится совместно с осью, то, вам, придется приварить передачу. Это обеспечит наивысшую мощность и даст гарантию, что передача не будет прокручиваться вновь.

READ Станок Для Заточки Цепей Бензопил Зубр

Если в процессе установки ручного акселератора возникают задачи, то используется в роли варианта маленькую педаль.

Можно без проблем обезопасить себя от травм, добавив огораживания цепной передачи, огораживание открытых звезд, дополнительно защитное покрытие, чтоб предупредить попадание рук, одежки и иных объектов в приводной механизм. Будьте аккуратны с применением самоката. Он способен разгоняться до огромных скоростей, что а возможно травмоопасным. Пытайтесь ездить только по относительно ровненьким дорогам. Ямы приводят к противным последствиям.

Байк из бензопил

миф байк из бензопил Dolmette был собран чуть раньше, но я никогда не встречал информацию о сборке. Какой превосходный дизайн!

Объединенная мощь 24 движков от бензопил DOLMAR передается пятискоростной коробки Harley Davidson с помощью набора из 12-ти зубчатых ремней. Для использования в Dolmette, движки были настроены и отлажены для обеспечения 5,4 кВ (7,1 метрических л.с.) мощности при 10 000 оборотах за минуту. Наибольший момент составляет 5,5 ньютон на метр при 7 750 оборотах за минуту. Когда что остается сделать нашему клиенту 24 мотора собраны совместно, и поэтому имеем 24-цилиндровую установку с общим объемом 1,9 л, выходной мощностью 125 кВ (170 метрических л.с.) и моментом на центробежных муфтах 130 ньютон на метр. Двенадцать движков инсталлируются в два ряда по 6 на каждой стороне корпуса приводного ремня. Кто движок удерживается у вас дома средством резьбовых шпилек, который обычно служат для закрепления пильной шины к силовой головке бензопилы. Отдельные моторы скрепляются в наборы по три средством обоесторонних приводных ремней, создавая восемь модулей. Отдельные движки не соединены агрессивно – заместо этого они передают момент через центробежную муфту, которая является стандартной деталью каждой бензопилы.

Цепная пила с разводкой

Хотя данная пила продается как садовая, мне кажется, больше подойдет для походов. Она компактна, и в то же время достаточно эффективна.

Я раньше читал положительные отзывы о подобных пилах, теперь сам могу с полной уверенностью подтвердить – цепные пилы не зря заслужили хорошую репутацию.

Так как я являюсь заслуженным диванным выживальщиком, подобные походные предметы меня давно интересуют. Одной из первых моих покупок на Али была компактная проволочная пила. Если уметь ей пользоваться, то можно пилить нетолстые ветки понемногу, но даже маленькая пила в моем швейцарском ноже удобнее и эффективнее. И не неоднократно попадались отзывы – «проволочная пила фигня, а вот цепная, вот это да».

Так, что когда увидел ее в разделе садовых инструментов, то не смог устоять.

Пила приехала без фирменной упаковки, просто в пакетике.

На полотне следы какого порошка, похожего на стружку. Как будто ее уже испытывали.

Полная длина 120 см. Длина пилящей части 71 см (я называю ее полотном, не знаю правильно ли это).

На каждом конце полотна расположены удобные пластиковые ручки.

Длина ручки составляет 108,5 мм, ширина 21,4 мм.

Пластик толщиной 5,8мм, кажется очень крепким.

В ручки продет толстый нейлоновый шнур длиной 200 мм. К полотну прицеплены проволочные крючки, в которые продет этот шнур.

Пила называется цепной потому, что состоит из подвижных звеньев. Интересно, что никаких следов заточки не видно. Значит, покраска производилась после затачивания.

Высота зубьев составляет 3,9 мм, ширина основания 4,6 мм.

Разводка достаточно широкая.

Толщина металла составляет 1 мм. Следовательно, толщина полотна примерно 2 мм.

Вот так рукоятки лежат в руке.

Размер как раз под мою ладонь.

Пришло время попробовать пилу в работе.

Сухой ствол яблони. Диаметр примерно 8 см.

Меньше чем через минуту почти перепилил.

Я был впечатлен скоростью работы.

И надо сказать, за несколько дней до этого был выкорчеван толстый ствол старой яблони. И я очень сомневался, что справлюсь с ним своей старенькой ножовкой.

А тут увидев эффективность нового инструмента — решился.

Вид от первого лица.

В толстом стволе в таком положении пилу заклинивает. Прошлый опыт с проволочной пилой меня научил, как избавиться от этой проблемы. Нужно держать полотно как можно более прямым. Если пилите много деревьев, то лучше пилить вдвоем или натянуть пилу на лучок. Я же просто шире разводил рукоятки в стороны.

Толщина ствола примерно 18-20 см. Я впечатлен.

Этой пилой можно валить взрослые деревья или разделывать бревна, и при этом она может уместиться в кармане.

Весит пила 183 г.

Вот так выглядит по сравнению со складной.

Складная больше и тяжелее. Но ее удобнее доставать и делать ей небольшие работы.

Так, что какую из них лучше выбрать для похода определяется кругом предстоящих задач.

Мне пила очень понравилась, у нас в магазинах в продаже я не видел. Насколько я знаю, в РФ продаются подобные пилы местного производства. Может быть, и качество у них лучше, в руках не держал. Так, что именно эту пилу рекомендовать не буду, но данная разновидность определенно заслуживает внимания со стороны туристов, охотников и прочих любителей загородного отдыха.

Напоследок, хотел бы спросить совета – в чем лучше хранить и транспортировать данную пилу?

Туристическая пила или поделка выходного часа.

Бродя по несметным товарам на Али наткнулся на такую вот пилу. Дело в том, что отправляясь отдыхать на природу, я не люблю брать с собой угли для шашлыка. Гораздо более приятно смотреть на живой огонь. Тащить с собой кучу дров тоже не очень удобно. Но в местах отдыха обычно есть много сухих веток и даже деревьев. Вот их мы и собираем для костра. Правда, возникает новая проблема: как добраться до этих самых дров. Хорошо если есть много не очень толстых и не тонких веток, которые легко ломаются. Но чаще бывает, что такие же умники, как и мы уже выбрали весь подходящий материал, а нам оставили только стволы поваленных деревьев. Топор в данном случае тоже не лучший помощник. Попробуйте срубить сухое дерево даже толщиной примерно 20 см. А если есть ветка, даже слегка тоньше, которая находится примерно на уровне глаз, то задача даже усложняется. Так вот, увидев это чудо китайского тяжпрома, я вдруг вспомнил, что у меня где-то лежит цепная пила. Если кратко, то история ее появления такова. Когда-то Banggood попросил сделать обзор на инструмент для заточки цепных пил. Я сказал, что не против, но в данный момент у меня нет такого агрегата. На что мне ответили: без проблем, высылаем цепь. С тех пор у меня и лежала та самая цепь без дела. Но теперь собственно о том как превратить такую цепь в полезную вещь. Чтобы разомкнуть ее, я спилил заклепки на одном из звеньев.

В ближайшем магазине были приобретены два шурупа с кольцом на конце. Диаметр проволоки из которой сделаны кольца примерно 3 мм. Во дворе лежала куча веток, которые спилили сотрудники зеленстроя и еще не успели убрать. Особо выбирать не приходилось, а на поход в ближайшую посадку не хотелось тратить времени. В результате я отрезал два куска ореха, которые хотел использовать в качестве ручек. Почему я акцентирую на этом внимание, потому что сердцевина ветки ореха очень мягкая, ни один шуруп там держаться не будет. В результате пришлось вкручивать шуруп немного в стороне от центра. Кому интересно, предварительно просверлил отверстие в рукоятках чуть меньше 3 мм, чтобы последняя не лопнула, а вкручивать шуруп было проще.

В результате получилась вот такая пила. Нельзя сказать что это самый компактный вариант, но все же.

Как я и писал в заголовке весь процесс изготовления с учетом похода в магазин и за ветками занял не более часа. И тут вдруг позвонил один товарищ и предложил срочно ехать к нему на дачу, потому что в гости приехал еще один наш общий знакомый. Пока жена везла ключи от сарая, где лежала электропила, мы попытались перепилить сухое бревнышко. Скажу честно, времени, а еще больше сил было затрачено не мало. Но, тем не менее, бревно мы перепилили. На следующем видео я попытался самостоятельно отпилить ветку. Времени ушло довольно мало. Я специально не допилил, чтобы показать результат.

Понятное дело, что топором в данном случае я бы не справился. Да и рубить сухую ветку топором довольно проблематично. В процессе выяснилось, что цепь пилит только с одной стороны.

Кроме того, в какой-то момент в месте распила получается острый угол, о который цепляются зубья, и цепь клинит. Желательно пилить с разных сторон, чтобы этого избежать. Ну и использовать нужно только хорошо заточенную цепь.

К сожалению никогда не пользовался проволочной пилой типа такой

Так что сравнивать мне не с чем.

В принципе, мне поделка понравилась. Она заняла свое постоянное место в багажнике автомобиля.

Проволочная пила Джигли

Ручная проволочная пила джигли, была изобретена ещё в далёком 1894 году, итальянским хирургом – гинекологом Леонардо Джильи. Впервые её применили, при хирургической операции, во время приёма родов, она послужила для распиливания костей. В дальнейшем, благодаря своей многофункциональности, проволочная пила начала применяться не только в медицине (при ампутации конечностей), но также и в других областях, как в туризме, так и во время Второй мировой войны. Имеются официальные подтверждения, о её применении секретными английскими разведчиками.

Пила Джигли, является одной из самых незаменимых вещей, во время отдыха на природе. Она идеально подходит для домашнего использования, кемпинга, охоты, выживания в экстремальных условиях, но так же хороша и как средство самообороны. На неё не требуется лицензии, с помощью проволочной пилы, можно с лёгкостью защитить себя от нападения собак, и не только. Данная пила является отличным заменителем объёмных, и тяжёлых аналогов благодаря своей компактности. Её длина, в полном объёме составляет около 60 см, из которых 50 см составляют рабочую часть. Одним из основных положительных качеств, проволочной пилы является её мизерный вес порядка 20 гр. Она представляет собой стальной жгут, который свит в целое проволоками разной толщины, каждая из них обмотана сверху более тонкой проволочкой. На её концах имеются два кольца диаметром около 3,5 см, они были приспособлены для удобства в использовании.

Собравшись на природу, и взяв с собой пилу джигли, есть возможность спиливать деревья, суки, бревна диаметром порядка 15–20 см. Срез при этом, от ручной пилки выходит ровным, в отличие от сруба топора. Можно также использовать для резки мягких металлов, пластика, резины. Идеально подходит для «аварийного набора» автомобилиста, с лёгкостью распилит упавшее на дорогу дерево. Является незаменимой помощницей садоводам, и дачникам.

Канатная пила (режущий тросик с электроприводом)

Для тех, кто не знает, сегодня существуют такие интересные приспособления как режущие тросики. Они предназначены в основном для ручных мелких работ. Им можно запросто разрезать доску, вырезать нужную фигуру и так далее. Такой режущий инструмент в каком-то плане перспективнее лобзика, так как нож лобзика может резать только в одном направлении, а тросик в абсолютно любом. Как правило, эти тросики оснащены двумя кольцами под пальцы. Работать этим инструментом можно вдвоем, а можно и одному. Один самоделкин решил модернизировать это устройство, оснастив его электроприводом. В качестве силового элемента выступила обычная дрель. Основная конструкция собирается из фанеры, все материалы для сборки легко достать, а из инструментов нужно не многое.

Список материалов и инструментов, которые использовал автор:

— фанера; — отрезной тросик; — дрель; — клей для дерева; — винты по дереву; — много разных болтиков с гайками и шайбы под них; — две пружинки; — листовой металл; — стальной пруток (для изготовления кривошипа); — ПВХ-трубы (или подобное для изготовления ножек столика.

Инструменты:
— плоскогубцы; — шурик; — инструмент для резки фанеры (хватит ножовки); — дрель со сверлами; — клей для дерева; — краска (по желанию); — линейка; — маркер; — ножницы по металлу.

Процесс изготовления станочка:

Шаг первый. Заготовки

Первым делом вам предстоит отыскать фанеру подходящей толщины. Нарежьте ее на заготовки, которые видно на фото. Вам понадобится кусок фанера 40 на 35 см для изготовления основа.

Два брусочка или отрезка фанеры для изготовления двух рычагов, у автора они покрашены серебристым цветом. Два отрезка фанеры длиной 35 см, они используются в качестве вертикальных стоек. Еще один прямоугольный кусок фанеры будет нужен для изготовления рабочего стола.

Шаг второй. Сверлим отверстия в стойках и рычагах
Берем дрель и сверлим отверстия в стойках, они у автора сделаны из фанеры синего цвета. В каждой детали сверлится по два отверстия, они нужны для крепления двух рычагов. Просверлите также отверстия в рычагах, это заготовки серебристого цвета. По диаметру отверстия должны быть такими, чтобы они спокойно могли двигаться на крепежных болтах.

Шаг четвертый. Устанавливаем рычаги

Рычаги нужны для того, чтобы между ними можно было закрепить отрезной тросик. Для установки рычагов вам понадобятся длинные винты с гайками и шайбы. Установите шайбы с обеих сторон рычага, чтобы он не терся о стойки. Установите болты и закрутите две гайки, чтобы конструкция не раскручивалась. При желании на резьбу можно капнуть суперклеем.

Автор устанавливает сзади де пружинки. Их назначение, кроме того, что они выравнивают рычаги строго по центру, я не понял. Для получения нужной жесткости можно использовать две пружинки, крепим их саморезами.

Шаг шестой. Установка отрезного тросика

Установить отрезной тросик очень просто, а при необходимости он также просто меняется. Вам понадобится четыре винта с гайкам и шайбами. Установите в носовой части рычагов по одному винту с шайбочками, а для крепления концов тросика на некотором расстоянии закрепите еще по одному винту с шайбами. Затягиваем гайки и тросик надежно закреплен.

Шаг седьмой. Шатун и кривошип
Для передачи движения от дрели на станок используется кривошипно-шатунный механизм. Начнем с изготовления шатуна. Первым делом вам нужно изготовить «П» образный кронштейн, такой, как мы делаем ранее. Закрепите его винтом на конце нижнего рычага. Изготавливаем шатун. Он делается из отрезка фанеры и двух металлических пластин, подобную деталь мы тоже изготавливали ранее, поэтому сложностей возникнуть не должно. Крепим шатун к кронштейну с помощью винта и двух гаек.

Шаг восьмой. Опора для кривошипа

Вам понадобится два кусочка фанеры. Просверлите в одной детали сквозное отверстие под ось кривошипа, а потом расточите его под гайку. Нанесите эпоксидный клей и запрессуйте гайку. Прикрепите вторую деталь из фанеры с помощью клея и винтов по дереву. Просверлите в ней крепежные отверстия для установки на основу. Гайка будет выступать в качестве подшипника скольжения, правда, это не очень удачный вариант.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Источник
