Как согнуть тормозную трубку своими руками

тут некоторым, «постоянно спасающим мир», надо принимать витаминки для поднятия самооценки.

:ag: таких хватает на Форуме. да и в Мире. :au: я стараюсь их не обижать — пусть развлекаются . щитая себя самыми умными :be:
это ведь не сложно игнорировать — может у них проблеммы какие нибуть. с головой например :bm: или просто кто нибуть на х. наступил — и все окружающие стали виноватыми :bd::an:

Правильно, за уровнем масла надо следить, и подливать только туда, куда надо. )))

Радует, когда пользователей, построивших не одну подготовленную машину и успешно решающих технические проблемы (не только себе, но и другим) «игнорируют», часами и днями полемизируя о всякой, простите, не стоящей разговора ерунде.
Дело касается тормозов? Нет умения — в сервис.

Хоспади, зачем же так заморачиваться?!

Да ещё и на кирпич!

1. Покупаем 10м. медной трубки 5мм по 100р. на рынке.
2. Покупаем губозакатывательный станок:
http://www.tool-pro.ru/i/items/81.big.jpg
3. Режем старое, снимаем и чистим штуцеры (или ищем новые/точим)
4. Режем трубку, одеваем штуцеры, вальцуем, гнём руками по месту закручиваем.

А где и почем продается? Рутенбергер, Ремс — фирмы серьезные, но сантехнические. Что предполагает работу с уже отожженой медью. У них может просто не быть в линейке приспособ для нужных тебе диаметров (4-6 мм). Может что внятное подскажут холодильщики или компрессорщики. Хотя Rems-овский труборез работает у меня уже лет 15:bf:

У ремса и ротенбергера имеется весь спектр оборудования для монтажа холодильного оборудования. Я предпочитаю Рефко.Можно собственно и прикупить, вопрос в том, что например вальцовки ты купишь, поменяешь тормозные трубки, а потом они у тебя будут лежать мертвым капиталом. Оборудование и инструмент должны работать ИМХО. Проще пообщаться с холодильщиком — кондиционерщиком и попросить на прокат. Вот как — то так.

приспособление для изготовления тормозных трубок, хочу купить.

Во Во именно эта приспособа тебе и нужна и свою машину зделаешь и другим поможешь может даже денег подымешь.:ag:

Трубки стальные новые американские со спецпокрытием и толстой стенкой. В выходные буду пробовать их загнуть, ценных советов пока нет, значит будем торить неизведанное, всем спасибо.

гмм.. Береш песок просеянный мелкозернистый,набиваеш трубку,и гнеш(только не под прямым углом).После тшательно промыть.

Я купил на авторынке вальцовочный набор рублей за 300 в прошлом году. Хрен знат как он называется (наш какой-то) — но трубки развальцовывает и отрезает.. проще надо быть 🙂

Хоспади, зачем же так заморачиваться?!

Да ещё и на кирпич!

+100 Все просто, также делал медную трубку, по месту погнул пальчиками и все

хуяссе кОкая популярная тема оказалась.

а мы как дуаки аз в 15 лет из меди тормозне магистрали колхозим. ak:

Источник

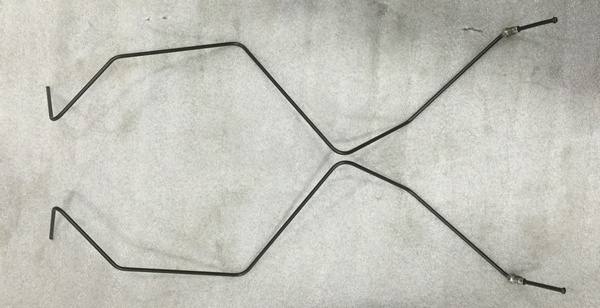

Как гнуть тормозные трубки

Тормозные трубки изготавливаются, как правило из стальных труб диаметром от 3 до 8 мм на специализированных станках, либо проволоко-гибочных или специальных трубогибочных станках, работающих способом наматывания в бездорновом режиме.

Изготовление тормозных трубок имеет ряд специфик:

Зажим трубы

Трубки по концам заготовки имеют опрессовку с гайками, механическое повреждение которых абсолютно исключается. Встает вопрос — как и за, что зажать трубку чтобы ее можно было бы выдвигать в точку очередного гиба и поворачивать в пространстве. На стапелях это решается за счет зажима трубки множеством специальных прижимов. На проволоко-гибочных станках — за счет того, что гибочная голова вращается вокруг трубы.

На трубогибочных станках, наибольшую сложность при гибке тормозных трубок, представляет собой создание специального зажима исключающего механическое повреждение мест развальцовки, либо опрессовки. Для исключения механической деформации мест опрессовки тормозных трубок под каждый вид опрессовки создаются специальные цанговые зажимы.

Обеспечение целостности термоусадочной пленки

Тормозные трубки легковых автомобилей имеют усиление за счет термоусадочного покрытия, причем не по всей длине трубки, а только в определенных местах, что также осложняет работы по гибке тормозных трубок. Для исключения влияния термоусадочной пленки на качество гиба трубопроводов изготавливаются специальные гибочные ролики и зажимы.

Длина тормозных трубок

Тормозные трубки бывают различной длины и могут провисать под собственным весом при больших вылетах в процессе их гибки при изменении ориентации в пространстве. Для устранения влияния провисания тормозной трубки на больших вылетах могут использоваться специальные опорные столы или подставки не затрудняющие процесс гибки. Однако, на трубогибочных станках лучше гнуть тормозные трубки небольшой длины или трубки имеющие большую жесткость исключающую их провисание.

Расстояние от места опрессовки до гиба

Конструкция тормозных трубок как правило имеет короткие расстояния от начала трубы до первого гиба и от конечного гиба до конца трубы. Это устраняется за счет изготовления специальных вставок скользящего башмака, специальных роликов и зажимов, а так же цанг специальной конструкции адаптированной под конкретную тормозных трубку.

Трубогибочные станки российского производства, наиболее приспособленные к гибке тормозных трубок:

Автоматический трубогиб трех-координатный CE-30 PARTNER.3Х
Трубогибочный полуавтомат 3-х координатный CE-30 PARTNER
Ручной трубогиб для тормозных трубок 3-х координатный CM-30/3 PARTNER
Автоматический трубогиб трех-координатный CE-51 MASTER.3Х
Полуавтоматический трубогиб 3-х координатный CE-51 MASTER

БАЛТИЙСКАЯ
МАШИНОСТРОИТЕЛЬНАЯ
КОМПАНИЯ

198097, Россия, Санкт-Петербург, пр. Стачек 47
(территория ОАО «Кировский завод»)
Телефон/факс: +7 (812) 331-08-40, 331-39-70
Телефон по Кировскому заводу: 71-340, 71-390

125599, Россия, г. Москва, 78 км МКАД, д.14, корп. 1
Телефон/факс: +7 (495) 133-94-72

В процессе демонтажа деталей подкапотного пространства с целью дальнейшего его перекрашивания я столкнулся с небольшой проблемой. Почти все штуцера тормозных трубок отказывались откручиваться, что не удивительно для 18 лет их службы. Не помогло ни размачивание, ни спец ключи с обжимом, итог — половину трубок пришлось обрезать.

Где искать трубки? — подумал я 0_о…
Решение оказалось довольно простым. Достаточно было найти место где режут и завальцовывают трубки необходимой длинны с соответствующим штуцером. Не знаю как где, но у нас в ЗП я нашел такое место довольно легко.
Перед этим я вымерял длину каждой. Для этого пришлось повторить профиль каждой трубки с помощью проволоки.

Далее расправляем проволоку и меряем.

Размеры получились примерно следующие:
41 см — пер.лев.
144 см — пер.прав.
98 см — задн.лев.
79 см — задн.прав.

В итоге заплатив 50 грн за метр новой трубки и 5 грн за штуцер я приобрел уже завальцованные заготовки.

Популярность медных труб при монтаже систем отопления и водоснабжения понятна — они прочны, эластичны, устойчивы к коррозии. Но планировка квартир часто вынуждает изменить форму имеющейся заготовки. В домашних условиях выполнить это не так-то легко, но несколько способов есть. Как согнуть медную трубку под нужным углом? Об этом вы узнаете из данного материала.

Специфика работы

Физические свойства материала во многом определяют особенности работы с медью. Из-за пластичности заготовка в месте сгиба может уменьшиться в диаметре или даже сломаться. Зато деформировать медную трубу можно вручную. Способы повышения прочности при сгибании будут описаны позже.

Вторая особенность медных труб — необходимость их нагрева для осуществления деформации. Конечно, с тонкостенными заготовками легко справиться без паяльника или газовой горелки, но утолщенные элементы лучше прогревать (там, где будет изгиб), чтобы упростить себе работу.

Третья особенность гибки трубы из меди в домашних условиях — обязательное использование компенсирующих элементов. Это нужно, чтобы минимизировать появление «гофры» (волнистости) на внутренней стенке трубки. Примерами будут песок, стальная пружина, иногда — лед. Теперь разберем известные методики, как согнуть медную трубку в домашних условиях.

Способы гибки

Методы придания медной трубе изогнутой формы условно делят на две категории:

Под промышленной гибкой трубок понимается использование специального оборудования — трубогибов. Наиболее распространены гидравлические и механические (ручные). Первые позволяют свести к минимуму физические усилия человека, имеют сменные насадки для подбора подходящего диаметра изгиба, применяются для габаритных медных трубок. Вторые компактны, работают за счет мускульной силы человека, также имеют сменные насадки в виде полукруга.

При ремонте или монтаже трубопроводов из меди не всегда под рукой имеется трубогиб. Поэтому пользователи обходятся подручными средствами.

Бытовые методы гибки медных трубок

Данные способы отличает применимость в ограниченном пространстве, то есть обычной квартире. Габаритное оборудование не понадобится, загнуть медную заготовку получится не намного медленнее. Среди способов гибки трубок из меди выделяют:

Пружинный. Позволяет согнуть металлическую трубу под любым углом. Используется пружина, длина которой равна длине трубы. При сгибании форм большого диаметра она помещается внутрь заготовки так, чтобы упиралась в стенки; меньшего диаметра — надевается снаружи. Если требуется деформировать малый участок изделия, пружину проталкивают к месту предполагаемого изгиба.

Как же выполняется гибка медных труб с помощью пружины? Последовательность действий такова:

поместить пружину снаружи/внутри трубки;
прогреть место изгиба (или всю трубу) паяльной лампой или газовой горелкой;
когда поверхность поменяет цвет на более темный, приступать к загибанию;
после деформирования оставить заготовку до полного остывания в естественных условиях;
извлечь пружину.

Чтобы получить изделие нужной формы, можно использовать металлические круглые предметы как шаблоны (например, диски от автомобиля, другие трубы и т. п.).

Песочный. Здесь вновь потребуется нагревательный элемент и чистый, просеянный, полностью сухой песок. Последовательность такова:

один из торцов медной трубы забивается деревянной заглушкой (при этом используется деревянный или резиновый молоток!);
полость трубы заполняется песком, при этом заготовка периодически простукивается деревянной заглушкой об поверхность (стол, пол);
заполнив изделие полностью, надеть такую же заглушку с другого конца;
воздействовать паяльной лампой или газовой горелкой на предполагаемое место изгиба трубы, вращая заготовку для равномерности прогрева;
прижать один конец трубы к опоре, а другой аккуратно загнуть в нужную сторону;
дать деформированной детали остыть (в естественных условиях или обдать водой).

Способ хорош тем, что при неровном загибе трубы ее допустимо рихтовать — простукивать молоточком место, где деформация пошла плохо. После остывания трубки с нее снимают заглушки, высыпают песок, промывают и используют по назначению.

Если сгибание выполняется зимой, допускается заполнить внутреннюю полость льдом. Однако это нежелательно — при изгибе он может расколоться, а осколки повредят внутреннюю поверхность трубки. Хотя, если к последней не предъявляются особые требования, стоит взять способ на вооружение.

Усложненная гибка медных труб

Случается, что нужно загнуть заготовку нестандартного профиля. Например, не круглого, а квадратного. Здесь неприменим пружинный способ. Остается использовать песок, киянку, заглушки и две опоры. На последние помещается труба, затем нагревается, далее место сгиба простукивается молотком до придания должной формы.

Как поступить, если необходимо согнуть трубку в спираль? Все просто — нужно лишь найти шаблон цилиндрической формы с диаметром, равным требуемому. Заготовка из меди слегка прогревается, затем изгибается. Так будет получена ровная спираль.

Несколько полезных советов

Есть несколько способов получения гнутой медной трубы. Каждый по-своему хорош, но есть моменты, которые учитывать важно всегда вне зависимости от выбранного способа деформирования.

Главное требование к пользователю при работе — аккуратность и внимательность. Резкие движения приведут к избыточной деформации стенок трубы и полному их разрыву.
Проще всего гнутся детали из отожженной меди, поэтому на их нагрев уходит минимум времени.
Если изгиб выполнен не там, где нужно, можно вновь подогреть заготовку и выгнуть изделие обратно. Однако никто не гарантирует, что форма трубки будет прежней.
При перегреве поверхности металл может просто начать плавиться. Это недопустимо. Пользователь должен внимательно следить за процессом от начала до конца.

Ручная гибка крупногабаритных труб из меди невозможна в домашних условиях — тут не обойтись без промышленных трубогибов с гидравлическим приводом. Мелкие же заготовки для монтажа отопительной системы или водоснабжения гнутся легко, причем с минимальными усилиями. Разобраться в том, как согнуть медную трубку в домашних условиях, сможет даже человек без опыта, если будет аккуратен. Вам известны другие способы работы? Поделитесь с читателями своим опытом в обсуждении материала.
