Как собрать циркулярку своими руками

Как своими руками сделать циркулярку

Стационарная циркулярная пила – это тот станок, который должен быть в мастерской каждого умельца, работающего с древесиной. С ее помощью можно быстро и без особых усилий распилить доску, вырезать заготовку необходимых размеров, напилить дров.

Домашний мастер просто обязан обзавестись подобным станком. Его необязательно покупать, самодельная циркулярка гарантированно справится с объемом работ домашней мастерской, при этом обойдется в значительно меньшую сумму.

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

• станина – рама, на которой смонтированы основные агрегаты;
• столешница с прорезью под диск;
• двигатель с системой передачи вращения;
• режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Источник

Циркулярная пила стационарная своими руками: инструкция по изготовлению

Иметь у себя в мастерской небольшую, но функциональную циркульную пилу желают очень многие начинающие мастера. Купить станок заводского производства можно, но обойдется он довольно дорого. Таким путем идут профессиональные столяры, у которых есть прямая материальная зависимость финансового состояния от производительности труда. Вложенные средства быстро окупаются и приносят прямые прибыли.

Циркулярная пила стационарная своими руками

У любителей есть неплохой выход из сложившегося положения – сделать циркулярный станок самостоятельно теми инструментами, которые присутствуют у большинства мастеров. Но перед началом производства работ рекомендуется ознакомиться с существующими инженерными решениями и особенностями работы оборудования.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах. Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов

Качество работы также зависит от выбранного диска для циркулярной пилы

Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Варианты конструкции

Теперь необходимо немного ознакомиться с возможными конструктивными решениями.

С асинхронным электрическим двигателем

Тип циркулярной пилы	Краткое описание технических особенностей и эксплуатационные характеристики
Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы.
Двигатель от стиральной машины	Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла.
Для привода приспособить угловую шлифовальную машинку	Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно.

Вывод. Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой

Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент

Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Видео — Как выбрать циркулярную пилу

Пошаговая инструкция по изготовлению станка

Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника. Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.

Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже.

Шаг 1. Сделайте раскрой материала для столешницы.

Раскрой материала для столешницы

Конкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок.

Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной.

У нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей.

Замер расстояния для отпиливания ДСП

Три части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материалов

Шаг 2. Положите пилу на центральную часть стола и шилом обведите контур металлической площадки.

Шаг 3. По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке.

Шаг 4. Электрическим лобзиком аккуратно вырежьте проем для пилы.

Вырезание проема для пилы лобзиком

Используя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его.

Есть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу.

Шаг 5. Закрепите на столике пилу. Приспосабливайте для этого различные подручные материалы, подбирайте их по длине и толщине.

Пилу нужно закрепить

Фото пилы на столешнице

Важно. Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины.

Закрепите пилу с обратной стороны стола.

Пила закреплена бруском и металлической пластиной

Шаг 6. Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами.

Используемые для крепления метизы

Деталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы.

Шаг 7. Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются.

Шаг 8. Проверьте ход деревянных реек. Если они в некоторых местах клинят, то надо найти причину и устранить ее. Рейки должны скользить свободно, но без шатаний.

Проверка хода реек

Практический совет. Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается.

Пример стола для циркулярной пилы, установлены металлические профили

Купить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза.

Шаг 9. К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек.

Испытайте работоспособность станка. Временно установите его на ровную поверхность, включите в сеть и распилите несколько досок.

Выключатель для удобства включения пилы

Сразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме. Все в норме – продолжайте сборку оборудования.

Видео — Простой распиловочный станок

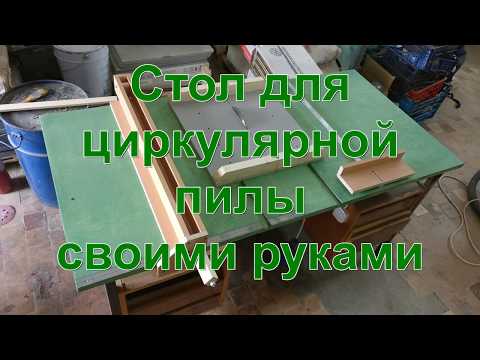

Видео — Стол для циркулярной пилы

Изготовление боковых упоров стола и приспособлений для распиливания

После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.

Шаг 1. Подготовьте заготовки для боковин.

Практический совет. Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.

После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.

Шаг 2. Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.

Шаг 3. В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.

Интересный факт. Вы никогда не интересовались, почему все старые станки имеют литую тяжелую станину? В те времена отечественная промышленность не могла изготавливать точные детали для высокооборотных механизмов, из-за этого во время их работы неизбежно появлялись биения. Тяжелая станина гасила вибрации – повышалось качество обработки. Это мы к тому, какое большое значение имеет качество всех элементов циркулярки.

Шаг 4. Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.

Приспособление для подачи распиливаемых материалов

Боковой упор стола

Видео — Самодельный упор для циркулярки

Изготовление каретки

Делается она из полочки ДСП толщиной 16 мм.

Шаг 1. Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.

Шаг 2. Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой. Работайте очень осторожно, проверяйте ход, не снимите лишний материал.

Шаг 3. Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.

Шаг 4. Пропилите отверстие для пилы. Делается это в несколько этапов.

1. Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
2. Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
3. Аккуратно сделайте отверстие по всей длине каретки.
4. Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.

Шаг 5. Установите параллельный пиле упор, убедитесь в его работоспособности.

Каретка для настольной циркулярки

Вид спереди. Для удобства перемещения каретка оборудована ручкой

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.

Как ровно распилить доску вдоль и поперек

Видео — Каретка для циркулярки

Стационарная циркулярная пила намного увеличивает производительность труда и повышает его безопасность. Такой станок должен быть у каждого начинающего мастера, сделать его можно с использованием минимального набора инструментов. Мы рассказали лишь об одном варианте изготовления пилы, но существует много других не менее интересных решений. Как изготовлять различные виды столов для циркулярной пилы можно прочитать на страницах нашего сайта.
