Как сделать электрорезак по дереву своими руками

Потрошим DVD-привод или как сделать лазерный резак своими руками

Превратите лазерную указку в режущий лазер с излучателем от пишущего DVD! Это очень мощный (245 мВт) лазер, к тому же он идеально подходит по размеру к указке MiniMag.

Обращайтесь с лазерным излучением с крайней осторожностью. Любое попадание в глаза, за счёт преломления в хрусталике успевает выжечь несколько клеточек в глазу. Прямое попадание вызовет потерю зрения. Опасен также отражённый от зеркальной поверхности луч. Рассеянный не так опасен, но остроты зрению всё равно не добавляет.

С лазерным резаком можно проводить интересные опыты. Зажигание спичек не самый эффектный вариант. Можно прожигать бумагу, можно дистанционно лопать воздушные шарики на демонстрациях. Желательно шарик тёмного цвета, зелёный или синий, красный не лопается.

Сфокусированный луч оставляет на пластмассе чёрного цвета довольно глубокую борозду, а в прозрачном оргстекле в точке фокуса появляется небольшое пятно белого или зеркального цвета. Если такой диод приделать к головке графопостроителя, то можно гравировать на оргстекле.

Далее приводится подробная информация о том, как сделать лазерный резак своими руками. Будьте внимательны и осторожны!

Для начала вам понадобится неисправный DVD-RW (с неисправной механикой а не лазером). Хотя ломать можно не каждый DVD, к примеру Samsung вообще не подходят, там диоды бескорпусные и кристалл у него ничем не защищён, выводится из строя простым прикосновением к торцу.

Для изготовления лазерного резака своими руками лучше всего подходят приводы LG, только у разных моделей разные по мощности диоды.

Мощность установленного диода можно определить по такой характеристике привода: надо посмотреть с какой скоростью он пишет двухслойные диски, если на десятой, то мощность диода сто восемьдесят — двести, если на шестнадцатой — двести пятьдесят — двести семьдесят.

Если в наличии нет неисправного DVD-привода, то для начала попробуйте приобрести отдельно лазер на радиорынке. Если не получится тогда приобретаем неисправный DVD у старьевщиков.

Далее выкручиваете шурупы из DVD-привода, снимите крышку. Под ней вы обнаружите узел привода каретки лазера.

Хотя DVD-приводы отличаются, в любом есть две направляющие, по которым движется каретка лазера. Снимите шурупы, освободите направляющие и выньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.

Вынув каретку из привода, начните разбирать устройство с раскручивания шурупов. Мелких шурупов будет много, поэтому запаситесь терпением.

Отсоедините кабели от каретки. Там может быть два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, с помощью которого осуществляется прожиг. Вам нужен второй.

К красному диоду с помощью трех шурупчиков прикреплена печатная плата. Используйте паяльник для АККУРАТНОГО снятия 3 шурупов.

Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам придется вытащить диод из корпуса, который будет отличаться в зависимости от привода. Лазерный диод — очень хрупкая деталь, поэтому будьте предельно аккуратны.

Так должен выглядеть ваш диод после «освобождения».

Снимите наклейку с корпуса купленной лазерной указки AixiZ и раскрутите корпус на верхнюю и нижнюю части. Внутри верхней располагается лазерный диод (5 мВт), который мы заменим. Я использовал нож X-Acto и после двух легких ударов, родной диод вышел. Вообще-то при подобных действиях диод может повредиться, но я и ранее умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.

я использовал немного термоклея и аккуратно установил новый DVD диод в корпусе AixiZ. Плоскогубцами я МЕДЛЕННО давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.

Убедитесь в том, что полярность диода определена правильно до того, как вы его установите и подключите питание! Возможно, вам придется укоротить проводки и настроить фокусировку луча.

Лазерную указку установите в подходящий фонарик на две батарейки. Вставьте батарейки (AA) на место, закрутите верхнюю часть фонарика (рассеиватель), включая вашу новую лазерную указку! Оргстекло необходимо удалить из отражателя. Внимание!! Лазерные диоды представляют опасность, поэтому не наводите луч на людей и животных.

Источник

Как можно сделать нихромовый электролобзик или резак своими руками

Деревянные элементы декора присутствуют в домах каждого из нас. Иногда мы ходим в магазин, чтобы приобрести красивую деревянную рамку или шкатулку для дома или в качестве подарка любимым, друзьям и родственникам. Однако лучший подарок – это подарок изготовленный собственными руками, а чтобы изготовить красивую рамку или шкатулку нам понадобится резак или нихромовый электролобзик, который мы и сделаем прямо сейчас.

Посмотрите в ролике, как делается нихромовый резак:

Итак, для изготовления резака нам понадобится блок питания 12 вольт 5-10А (можно использовать компьютерный блок), нихромовая проволока с сечением 0.4-0.8 мм (можно разобрать проволочный резистор или тот же кипятильник, в котором используется нихромовая нить), два куска обрезанной ветки, из которых мы сделаем ручки, медный провод длиной в 1-1.5 м, а также два гвоздя или два отрезка жесткой проволоки.

Первым делом нужно позаботиться о ручках. Для этого необходимо вбить в куски ветки гвоздь или просунуть проволоку. Для удобства лучше использовать ветку от дерева мягкой породы. Когда проволока или гвоздь просунуты, следует взять круглогубцы и сделать колечки из торчащих частей проволоки, чтобы сама проволока, а также провода при скрутки не соскальзывали.

Следующим делом нужно взять любой желтый и черный провода от блока питания и соединить их с медным проводом, который в нашем резаке будет основным, не забывая о необходимости изоляции проводов.

При включении блока питания в розетку, он сразу не запустится. Если вы используете старые модели компьютерных блоков, то можно отдельно установить выключатель, соединив зеленый провод с любым из черных. С новыми моделями все гораздо легче: достаточно при помощи обычной скрепки закоротить те же два провода на долю секунды.

Пришло время самой ответственной части: подбор правильной длины нихромовой нити. Для того, чтобы это сделать, можно использовать специальную формулу, но есть и более простой метод, который известен, как метод тыка. Нужную длину нити можно определить намотав ее на деревянный брусок, подключить плюсовый провод к одному концу и постепенно приближать минусовый провод с другого конца пока нить не начнет краснеть.

Внимание. При неправильной длине нихромовой нити, может перегрузиться и выйти из строя блок питания, а также может быстро оборваться нить.

После вычисления длины нити, остается лишь отрезать ее лишнюю часть и намотать на два кольца двух ручек. На другие кольца следует намотать провод от блока питания.

Источник

Все о нихромовых резаках

Где взять нихромовую проволоку

Реализуется продукт в рулонах (катушках, бухтах) или в виде ленты. Где купить или взять изделия из нихрома? Рассмотрим все возможные варианты:

2.Приобрести в специализированном магазине. Это может быть магазин, продающий радиодетали, материалы для конструкторов и умельцев типа «Умелые руки» и т.п.

3.Купить у частников, торгующих запасными частями, радиодеталями и прочей металлической мелочевкой.

4.В обычном хозяйственном магазине.

5.На блошином рынке или барахолке в каком-нибудь старом приборе. Например, в известном с уроков физики лабораторном реостате.

6.Найти нихромовую проволоку вы сможете и у себя дома. Спираль электрической плитки изготавливается именно из нее.

Для большого заказа подойдет первый вариант. Если вы хотите купить небольшое количество, можно рассматривать все последующие пункты списка

При выборе необходимо обращать внимание на маркировку

для нагревательных элементов – Н;

для элементов сопротивления – С;

для трубчатых электронагревателей – ТЭН.

Область применения в промышленности и в быту

Нихромовую продукцию используют в местах, требующих качественного металла. Особенно востребована в индустриальном производстве.

В промышленном производстве

Одно из первых мест металлическая продукция занимает на рынке промышленного и бытового электрического оборудования. Широкое применение она нашла в производственных отраслях, использующих электронагревательные печи, печи обжига и сушки, печи, нагревающиеся до высоких температур, аппараты, обладающие тепловым воздействием.

Ее используют в сварочных аппаратах, бытовых обогревателях и системах обогрева стекол и зеркал заднего вида автомобиля, в резисторах, узлах сопротивления и реостатах в качестве нагревательного или резисторного элемента. Как уже отмечалось выше, материал находит широкое применение среди домашних умельцев.

Обратите внимание! Выбрать нихромовую проволоку для изготовления оборудования непросто. При выборе необходимо учитывать такие параметры как диаметр, длина и марка сплава

В домашнем хозяйстве

В бытовой сфере применяется для резки пенопласта и полистирола. В домашних условиях разрезать эти материалы довольно проблематично. Есть несколько способов. Часто для этих целей используется нож, от которого материал начинает крошиться.

Домашние умельцы знают, чем резать пенопласт в домашних условиях, чтобы он не крошился. Для этого понадобится нихромовая проволока. Она нужна для того, чтобы сделать станок, режущим инструментом которого является разогретая струна. С его помощью можно резать пенопласт и изготавливать изделия из него своими руками.

Как сделать резак для пенопласта своими руками

Сделать станок не представляет сложности. Для этого потребуется:

-подкладка из трубы (труба толщиной не менее 20 мм, толщина пенопласта – не менее 2 см);

-пружины для натяжки струны;

Для изготовления столешницы понадобится стол, доска и лист профнастила.

Понижающий трансформатор можно изготовить своими руками из трансформаторного железа. Понадобится сделать реостат, чтобы подобрать величину тока. Для этого можно взять спираль из электроплитки, предварительно растянув ее в струну. Каркас обмотки сооружается из асбестоцементной или керамической трубы толщиной 15-20 мм и длиной около 80 мм.

Для фигурной резки используется терморезак из куска нихромовой проволоки. Его закрепляют на ручке из изоляционного материала. Самодельный резак для пенопласта отлично справляется с задачей, в том числе и с фигурной резкой материала Приспособление позволяет делать углубления, вырезать полости, работать с пенопластом так, как скульптор работает с глиной.

Обратите внимание! После обработки поверхность покрывается оплавленной корочкой, закрывающей поры и повышающей прочность пенопласта

С помощью самодельных приспособлений, в которых нашла применение нихромовая проволока, можно не только нарезать пенопласт, но и выжигать по дереву. Также ее можно использовать в самодельных бытовых обогревателях, сварочных аппаратах, в системах обогрева автомобильных стекол и зеркал заднего вида.

Приборы для резки не обязательно мастерить своими руками. В продаже имеются станки и приспособления промышленного производства, отвечающие потребностям любителей и профессионалов. Такие приборы изготовлены в соответствии с нормами и правилами техники безопасности.

Из чего сделать?

Каждый, имея под рукой минимальное количество деталей, способен своими руками собрать нихромовый резак для выполнения простейших бытовых задач. Такой лобзик из нихромовой поволоки при соблюдении схемы сборки прослужит ни один год.

В сети интернет мастера не стесняются делиться поделками. Если собирать инструмент самостоятельно, уйдет столько же средств, сколько на сборку лобзика. Но при этом функционал будет сильно отличаться.

Режущий элемент – нихромовая проволока.

Для изготовления потребуется предварительно сделать ручку с зажимом с одного конца. Проволоку прикрепляют с одной стороны, с другой устанавливают грузик и подсоединяют контакты к блоку питания.

Как только аппарат будет включен в сеть, режущий элемент станет сильно нагреваться. Именно за счет создаваемой температуры удается распилить без труда фанерный лист. Это то же самое, что порезать горячим ножом масло.

Края будут немного обожжены, как после использования лазерного станка.

Работать специалисты советуют на улице, поскольку при эксплуатации такого оборудования материал немного дымится. Подойдет и помещение с хорошо организованной вентиляцией.

Как сделать нихромовый резак своими руками, смотрите далее.

Альтернатива лобзику

Для тех, кто не имеет возможности или желания воспользоваться обычной древесиной для создания прорезной (пропильной) и в качестве материала применяет фанеру, выпиливание лобзиком оказывается не всегда лучшим вариантом работы. Фанера — материал достаточно хрупкий, его легко обломить. А пилится он часто с образованием неопрятных «лохмотьев» волокон по краям пропила. Кроме того, и для дерева лобзик не всегда является самым лучшим инструментом, особенно если надо обработать несколько одинаковых деталей.

В качестве альтернативы обычному ручному лобзику можно использовать тонкую нихромовую проволоку, подключенную к понижающему трансформатору. Фактически, вместо выпиливания в этом случае получается выжигание.

Изготовление инструмента

Конструкция инструмента может быть двух типов: «удочка» и «лобзик». В первом случае инструмент состоит из проволоки определенной длины, к концам которой прикреплены клеммы от вторичной обмотки трансформатора, дополнительно к одному концу крепится ручка из не проводящего ток и температуру материала (лучше дерева), ко второму — груз, величина и вес которого позволяют держать рабочую часть в натяжении. Вместо груза можно прикрепить ручку ко второму концу рабочей части.

Второй вариант чуть более удобен для работы и напоминает обычный лобзик — нихром натягивается на рамке лобзика, но зажимы делаются из непроводящего материала. Клеммы в этом случае крепятся на проволоке ДО зажимов. На рисунке ниже показано, как можно натянуть нихром на рамке лобзика с помощью специальной зажимной планки. Клеммы крепятся уже после натягивания. Доводить рабочую часть до состояния «звенящей струны», как обычно делается с пилкой, не нужно. Раму лучше использовать гибкую, поскольку длину рабочего участка нихрома, возможно, придется регулировать.

Длина проволоки в обоих случаях зависит от мощности используемого трансформатора. Если для мощности 6В достаточно длины в 100 мм, то для большего вольтажа понадобится более длинный кусок. Нихром используется потому, что другой материал при небольшом диаметре проволоки не выдержит нужного нагрева.

Нихром обычно берется диаметром от 0,3 мм до 1 мм (диаметр зависит от толщины прорезаемого слоя материала).

Трансформатор можно использовать мощностью от 6 до 24В, источником трансформатора может быть старый телевизор, фильмоскоп или другое оборудование.

Длина рабочей части подбирается из следующих соображений: нихром должна нагреваться при подключении тока до темно-красного цвета. При меньшей степени нагрева древесина и фанера будут пилиться с трудом, особенно если доска имеет большую толщину. Если же температура будет выше, древесные пары могут воспламеняться. Таким образом, длина подбирается опытным путем на конкретном трансформаторе. Для удобства регулирования длины рабочей части или ее восстановления после разрыва желательно не отрезать сразу кусок нужной длины, а просто накрутить несколько витков на один из контактов, в качестве которых можно использовать болты и гайки.

Дополнительно нужен выключатель на проводе, идущем от трансформатора — для прерывания тока в цепи при переносе проволоки от одного фрагмента рисунка к другому и при разрыве (прогорании) проволоки.

Ниже показан вид инструмента, его принципиальная схема и сам процесс выжигания.

Черновая распиловка

Ели мы говорим о резке деревянных деталей, то в большинстве случаев имеется в виду процесс распиливания. Эта методика применяется максимально широко, начиная от превращения целых стволов в доски и брусья нужного размера и заканчивая подгонкой деталей под заданные габариты.

Процесс распиловки может осуществляться с использованием разных инструментов:

Тип инструмента	Принцип работы
Пила-ножовка	Самый простой, и потому самый распространённый инструмент для резки по дереву – это пила-ножовка. Она представляет собой металлическое полотно, на одной из сторон которого находятся заточенные зубья. Зубчатая форма рабочего края увеличивает суммарную длину режущей кромки, а также способствует возрастанию усилия в точке контакта с древесными волокнами. При распиливании частицы древесины отделяются от общего массива. Чтобы они не забивались в промежутки между зубьями, режущие элементы отгибаются в сторону от оси – это называется разводкой.
Ленточные пилы представляют собой достаточно сложные устройства, предназначенные либо для масштабных работ, либо, наоборот, для фигурного выпиливания. В отличие от ножовки здесь зубья находятся на одном из краев стальной ленты, сваренной в кольцо. Лента надевается на шкивы станка и при вращении разрезает древесные волокна.
Вместо лент и полотен, осуществляющих поступательное движение, для резки древесины могут использоваться и зубчатые диски. При вращении такого диска зубья прорезают целлюлозное волокно, что способствует быстрому отделению частей детали друг от друга. Дисковые пилы могут быть ручными и стационарными.

Конечно, здесь описаны только основные виды инструментов, используемых для распиловки, однако этого будет достаточно, чтобы ориентироваться в общих принципах работы.

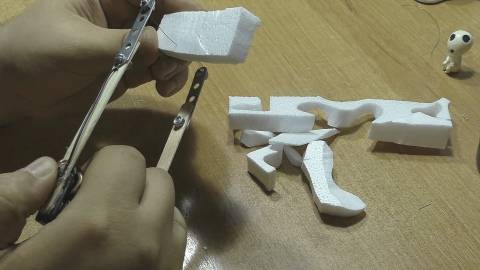

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Критерии выбора

Прежде чем выбирать резак, необходимо знать, на какие моменты в первую очередь требуется обращать внимание. Самое главное – проволока, от нее и ее характеристик зависит дальнейшее использование инструмента

Если на ее поверхности присутствует буква Н, значит, она идеально подходит для создания нагревательных элементов

Самое главное – проволока, от нее и ее характеристик зависит дальнейшее использование инструмента. Если на ее поверхности присутствует буква Н, значит, она идеально подходит для создания нагревательных элементов.

При наличии ограничительной рамки в конструкции резака ограничивается и глубина пропила. При изготовлении агрегата самостоятельно этот элемент не используется в конструкции, поэтому обрабатывать можно материал любой толщины.

Что такое нихром и в чем его ценность

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.

Свойства сплава на основе никеля и хрома

Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля. Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.

Ценность сплава и изделий из него

Изделия из сплава никеля и хрома обладают повышенным сопротивлением электрическому току. Это означает, что для получения одинакового количества выделяемого тепла нихрома понадобится намного меньше, чем другого металла. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется.

Высокая сопротивляемость обеспечивается многочисленными параметрами, главным из которых является марка сырья, используемого для изготовления, а также толщина. Чем она толще, тем ниже сопротивление, от которого зависит уровень нагрева. Металл не сгорает, не деформируется, не теряет своих характеристик при воздействии высокой температуры.

К полезным свойствам сплава относится пластичность, позволяющая придавать проволоке нужную форму. Сечение может быть в виде круга, овала, квадрата и трапеции, диаметром от 0,1 до 1 мм. Ценность сплава еще и в том, что он, в отличие от большинства металлов, подверженных коррозии, не ржавеет, так как обладает антикоррозионной устойчивостью к агрессивным жидким и газообразным средам.

Преимущества изделий из сплава хрома и никеля

Основные преимущества проволоки из нихрома, благодаря которым она получила широкое распространение во многих сферах производства, востребована в среде изобретателей и домашних умельцев:

-твердость, прочность и механическая устойчивость;

-высокий уровень удельного электрического сопротивления;

-устойчивость к воздействию агрессивных веществ.

Единственный недостаток проволоки из сплава никеля и хрома – высокая стоимость, которая никак не отражается на спросе.

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения, поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

• подключение через переходники с надежной изоляцией контактов;
• соединение режущей проволоки с проводником не под напряжением («ноль»);
• выбор мощности электроприбора по предполагаемой температуре нагрева (паяльник, пылесос, обогреватель, зарядный блок с трансформаторами).

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.
