Как сделать электрокосилку своими руками

Как сделать газонокосилку своими руками

На сегодня рынок электрических и бензиновых газонокосилок может предоставить большое количество различных вариантов и моделей. Но в том случае, когда бюджета на косилку нет, а косить вручную не хочется, то газонокосилку своими руками можно сделать в домашних условиях из подручных деталей и материалов. Газонокосилка своими руками позволит существенно сэкономить деньги в отличие от заводских аналогов.

Необходимые материалы и инструменты

Такое устройство, как электрокосилка своими руками, не является предметом первой необходимости. Но наличие подобного инструмента дома позволит существенно сэкономить трудозатраты при покосе травы. Очень простые газонокосилки можно изготовить даже из электромотора. Они включают в себя те же детали и функциональность, что и заводские аналоги.

Газонокосилки на электромоторе включают в себя:

• электрический мотор или приводной механизм, с помощью которого вращаются насадки-лезвия;
• основу каркаса, на котором будут держаться все детали механизма;
• защитный щиток;
• ручка, с помощью которой производится управление механизмом;
• ножи-лезвия;
• 2−4 колеса;
• кнопка включения и выключения механизма;
• шнур питания;
• ёмкость для сбора травы или её удаления.

Необходимо постоянно соблюдать безопасность работы, и поэтому нужно вмонтировать элемент экстренного и автоматического отключения электрокосилки.

У всех электрокосилок принцип работы одинаковый. После подачи напряжения в электромотор его вал начинает вращаться. А так как на валу закреплены ножи, то они и режут траву на высоких оборотах электродвигателя.

Выбор подходящего двигателя

В качестве мотора для газонокосилки можно использовать двигатель:

• из пылесоса;
• из стиральной машины;
• из болгарки;
• из триммера.

Если нужно выкашивать небольшие площадки, то в самый раз будет двигатель от старой дрели. Её не нужно даже разбирать, достаточно просто закрепить в вертикальном положении.

Газонокосилку своими руками из стиральной машины или пылесоса советского образца можно сделать без особых усилий. В них есть все необходимые детали. Оптимальным вариантом для покоса травы возле дома считается электромотор с мощностью 0.5 киловатт, а рекомендуемое число оборотов составляет около трёх тысяч. От скорости мотора, а соответственно его лезвий, зависит качество работы и кошение травы.

Чем длиннее ножи устройства, тем с меньшим числом оборотов можно его использовать из-за возрастания линейной скорости. Но его мощность должна увеличиваться для того, чтобы бороться с возрастающей нагрузкой. На практике доказано, что для домашних нужд достаточно устройства с мощностью один киловатт и оборотами двигателя полторы тысячи. Причём рабочая плоскость составляет полметра. В том случае когда мощность двигателя меньше этих показателей, то регулярно нужно подтачивать лезвия для получения желаемого результата.

Если в хозяйстве нашёлся только мотор на три фазы, то к такой конструкции нужно добавить пусковые конденсаторы. Они должны соответствовать ёмкости двигателя. Чертежи газонокосилки из болгарки или других исходных материалов можно с лёгкостью найти в интернете или специализированной литературе.

Дополнительные материалы для конструкции

Для непосредственного скашивания травы предназначены ножи. Для того чтобы их изготовить собственноручно, нужно подготовить пластины из стали длиной до 45 сантиметров, шириной 3−4 сантиметра, а толщиной 2−3 миллиметра. Тонкие ножи лучше и качественнее косят траву, а толстые являются более долговечными.

Они могут быть изготовлены в трёх вариациях:

1. Одна полоса, которая имеет ровно по центру отверстия, и заточенные грани с нужных сторон. Её длина должна быть от тридцати до пятидесяти сантиметров.
2. Конструкция, состоящая из двух частей, которые крепятся на сплошном ребре, фиксируется с помощью болтов.
3. Заточенный диск.

Для экономии средств колёса и материал для ручек можно взять со старой детской коляски. Выбирая диаметр колёс, необходимо учитывать, что расстояние между землёй и лезвием должно быть не более 5 сантиметров. При возможности нужно сделать регулировку высоты посадки газонокосилки. Когда режущая часть аппарата состоит из двух элементов, то улучшаются показатели манёвренности, а если из 3−4 — то надёжности. Такие колёса можно также изготовить из фанеры и вмонтировать на вал с подшипниками.

Кожух для защиты от лезвий можно сделать из фанеры, стальной бочки или корпуса старой стиральной машины. Причём в таком элементе газонокосилки нужно сделать отверстия для нормального функционирования электродвигателя и поступления в закрытую часть газонокосилки воздуха.

Корпус стиральной машины можно также использовать для создания кожуха вокруг лезвий. Лонжероны для мотора изготавливаются из фанеры или листа стали. Шнур для подключения аппарата в сеть нужно выбирать с учётом мощности мотора. Как вариант можно его взять со старых приборов.

Для того чтобы сделать нож для газонокосилки своими руками, а также все другие элементы конструкции, нужно заранее подготовить требуемые материалы:

• электрическая дрель;
• молоток;
• болгарка с диском;
• лобзик с набором пилок;
• карандаш;
• рулетка;
• плоскогубцы;
• тиски;
• наждачка;
• отвёртка;
• сварка;
• провода;
• кнопка включения и выключения;
• набор болтов и гаек;
• уголки;
• деревянные бруски.

Как альтернативу болгарке или электролобзику можно использовать ножовку по металлу или по дереву, но с небольшими зубами. И также специалисты всегда рекомендуют делать чертёж изготовляемого аппарата, чтобы иметь представление о будущей конструкции.

Принципы работы электродвигателя

Подобный двигатель может быть как однофазным, который работает от обычной сети, и трёхфазным, нуждающимся в дополнительном электричестве. Подключая электромотор, нужно всегда помнить о личной безопасности. Для двигателя, работающего на одной фазе, должна быть обязательно установлена защита УЗО, а трёхфазный мотор должен иметь соответствующие конденсаторы.

Для домашней газонокосилки можно использовать также дрель с оборотами до трёх тысяч. Собирая конструкцию, необходимо правильно выбрать мощность сенокосилки к её прокосу. Смонтированная на основе или платформе аккумуляторная или электрическая дрель будет качественно выполнять свои задачи, и трава будет покошена.

В процессе работы не следует забывать об интервалах работы, поскольку нужно давать мотору время для отдыха во избежание перегрева. Такой инструмент легко очистит территорию от травы и придаст газону привлекательный вид. Платформа, на которую устанавливается двигатель, должна быть оптимальных размеров, чтобы можно было скосить траву возле стены.

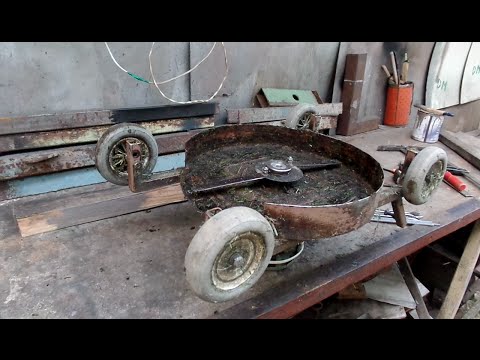

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
6. Дальше требуется установить ручку для управления конструкцией.
7. Под платформу монтируется защитный кожух для управления.
8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

• установить включатель и выключатель в удобном месте возле ручки аппарата;
• подсоединить кабель питания с вилкой;
• монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Конструкция из болгарки

Способов создания подобного аппарата довольно много. Самый простой — это её прикрепление болтами к заранее подготовленной платформе или основе.

Наиболее распространённый вариант — это сборка такой самоделки, используя детскую коляску.

Для этого необходимо:

• Разобрать коляску, но оставить основу с колёсами.
• Подготовить доску, которая будет ложиться на оси колёс.
• Зафиксировать её.
• Прикрепить к доске болгарку стяжками или хомутами.
• На болгарку нужно установить лезвия или леску.
• Прикрепляют включатель к ручке.

Такую конструкцию можно оснастить защитным кожухом для того, чтобы трава не разлеталась в стороны, или ёмкостью для сбора отходов.

Мастера-самоучки за всю историю уже придумали очень много моделей самодельных машин. Они рознятся за формой сборки и сложностью конструкции. Более продвинутые модели имеют функцию регулировки высоты покоса и т. п. Делать косилку своими руками нужно так, чтобы безопасность была превыше всего. Кнопку включения механизма нужно устанавливать таким образом, чтобы аппарат выключался сразу же после её отпускания.

Газонокосилка из бензопилы «Дружба»

Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

• экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
• использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
• самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Originally posted 2018-04-18 12:18:33.

Источник

Изготовление электрической газонокосилки своими руками

Газонокосилка представляет собой оборудование, предназначенное для ухода за приусадебным участком или декоративным газоном. Ее необходимо выбирать, руководствуясь особенностями и габаритами участка. Для начала нужно дать оценку бугристости, уклону и общей площади газона.

В том случае, если на вашем участке есть кустарники или какие-то деревья, то их будет нужно обходить при использовании газонокосилки, потому для данной цели лучше выбрать маневренное и компактное устройство. При наличии большого газона, можно воспользоваться оборудованием, имеющим широкий захват.

Общие характеристики

Газонокосилки включает в себя следующие узлы:

• сборник травы;
• конструкция корпуса;
• колесное основание;
• мотор.

В процессе подбора газонокосилки также следует обратить свое внимание на приспособления, которые входят в комплект. Например, с некоторыми приборами в комплекте идет ножик и специальная заглушка для сборника травы.

Мотор

Газонокосилки могут быть аккумуляторными, бензиновыми и электрическими. Последние могут функционировать от бытовой электросети и предназначены для сравнительно небольших участков.

Модели аккумуляторного типа оборудованы батареей. Применяя такое устройство, у вас будет возможность обработать участок с площадью в 6 соток буквально на одной подзарядке АКБ.

Показатели мощности мотора определяют быстроту обработки. Как правило, такое оборудование оснащается двигателями от различных изготовителей. Наиболее качественными принято считать американские и японские моторы.

Низкое качество двигателей китайского производства — банальный и очень распространенный стереотип. Некоторые китайские производители делают двигатели по сертификатам компаний из Японии.

Колеса

Оборудование разной стоимости оснащается и разными колесиками: игольчатыми или шариковыми подшипниками, с втулками из бронзы и т. д. Чем выше цена газонокосилка, тем она удобнее в работе, потому что такое оборудование характеризуется плавным ходом.

Также удобство эксплуатации зависит от диаметра колесиков. То есть, чем он выше, тем комфортнее будет пользоваться оборудованием.

Сборник травы

Существует три разновидности травосборников:

Сборники травы матерчатого типа очень компактные и легкие, однако их следует время от времени стирать. Когда у сетки забиваются ячейки, то формируется воздушная пробка, которая может запросто стать причиной перегрева двигателя.

Травосборники из пластика производятся с применением высококачественных материалов. Если в сосуд случайно попадет твердый предмет (камень, щепка и т. д. ), то корпус никак не повредится. Контейнер из пластика очень просто очищать. Комбинированные варианты применяются в самых дорогих устройствах. В них совмещены преимущества названных выше разновидностей.

Кстати, газонокосилку можно сделать и самостоятельно.

Достоинства и недостатки

Плюсом самодельного прибора, конечно же, считается экономия средств. Нужные компоненты можно взять из неисправных или устаревших устройств, а также из подручных приспособлений. Другое преимущество — гордость исполнителя, у которого получилось сделать исправное и полезное оборудование.

Уровень качества функционирования устройства находится в прямой зависимости от показателей мощности двигателя. Применение в приборе, сделанном своими руками, недорогого стального сплава может испортить все результаты. Специалисты советуют для данной цели пользоваться сталью высокого качества.

По функционалу и удобству применения промышленное оборудование, конечно же, гораздо лучше самодельного. Газонокосилка, сделанная на заводе, обладает несколькими скоростными режимами, у нее настраивается высота лезвий, а также она издает гораздо меньше шума.

Усовершенствование самодельной газонокосилки, однако, вполне возможно. Опытные мастера оснащают также свои устройства регулируемой ручкой, бамперами для страховки и т. д.

Электрическая газонокосилка своими руками

Для того, чтобы сделать самостоятельно газонокосилку электрического типа, можно воспользоваться мотором от какого-нибудь ненужного устройства. Двигатели, которыми оборудуется бытовая техника, могут быстро перегореть. Даже пылесосы оснащаются слабыми моторами. Для максимально комфортной эксплуатации самодельной газонокосилки, желательно брать мотор с мощностью не меньше одного киловатта.

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

Сначала нужно сделать каркас из металла. На него монтируется мотор с помощью болтов. Снизу каркаса закрепляется механизм для резки, который подключен к мотору. За ним можно поместить мешочек-травосборник.

Вокруг лезвий необходимо поставить кожух для защиты. Мотор и соединение с лезвиями обязательно должны быть надежно закрыты, чтобы в них не попала трава.

Механическая газонокосилка

Оборудование механического типа издает гораздо меньше шума, также ему не требуется энергопотребление. С такой газонокосилкой даже можно работать под дождем, но ее сложнее сделать. Вся проблема состоит в том, что очень трудно подобрать шестеренки, колесики и лезвия.

Косилка, оснащенная парой лезвий, нуждается в быстром вращении лезвий. Оно должно создаваться благодаря движению колесиков и шестеренок. Создание такого оборудования требует от исполнителя максимальной внимательности и терпения.

Бензиновое оборудование

Самодельный прибор на базе бензиновой пилы — прекрасное решение, позволяющее сэкономить деньги. Для сборки требуется каркас, мотор и топливный бак. Показатели мощности такого оборудования дают возможность косить плотную и крупную траву. Лезвия можно заменить звездочкой бензиновой пили.

Не забывайте, что пользоваться газонокосилкой бензинового типа нужно очень аккуратно, соблюдая все требования безопасности, так как бензин представляет собой легковоспламеняющееся вещество.

Меры безопасности

Оборудование для скока травы, изготовленное самостоятельно, требует предельно внимательного и грамотного отношения в процессе сборки, а также тщательного соблюдения мер безопасности в процессе эксплуатации.

Перед тем, как пользоваться таким устройство, нужно осмотреть конструкцию на наличие открытых и поврежденных элементов. После этого нужно проверить надежность крепления составляющих. Оборудование вибрирует при работе, что обуславливает разбалтывание крепежей. Это может привести к крайне печальным последствиям.

К трагедии также может привести наличие на территории прочных предметов, к примеру, камней. Если они попадут в газонокосилку, то лезвие может лопнуть и разлететься. Потому перед обработкой участка, следует убрать все элементы, представляющие опасность.

Также не стоит оставлять без контроля запущенное оборудование.

Напоследок стоит сказать, что самодельная газонокосилка позволяет неплохо сэкономить, но такое возможно лишь в том случае, если она будет собрана грамотно. Подробные инструкции, касающиеся самостоятельной сборки, можно отыскать в Интернете. К примеру, можно ввести в поисковую систему запрос «газонокосилка своими руками из стиральной машины».
