Качественный усилитель звука своими руками с алиэкспресс

Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем

Наверняка каждый хотел себе купить и акустическую систему «погромче», и мощный усилитель, чтобы раскачать звук. Фирменные комплекты стоят безумных денег, поэтому приходится смотреть в сторону вариантов для самостоятельной сборки. Я предлагаю несколько плат усилителей мощности, весьма доступных по цене, которые подойдут для домашних проектов. Они просты в сборе и подключении, демократичны по стоимости и не требовательные к питанию. Подойдет старый БП от компьютера АТХ, либо блок питания от старого ноутбука. В любом случае, это интересные варианты.

Берем купон магазина на $2 и получаем стоимость $6.08 либо $5.99 в приложении.

Построен на базе микросхемы TPA3118, которая обеспечивает на выходе 2х30Вт.

Питается в пределах от 8 до 26 Вольт (подходит БП от ноутбука).

Более «премиальный» вариант похожего усилителя, но с поддержкой APTX-LL. Хороший вариант для аудиофилов.

Аналогично, смотрим купоны магазина.

Усилитель построен на базе микросхемы TPA3118 и приемника Bluetooth CSRA64215 с поддержкой APTX, APTX LL Есть функция громкой связи. Питается от 8 до 26V. Максимальная выходная мощность при 26В: 2x30W(8ohm).

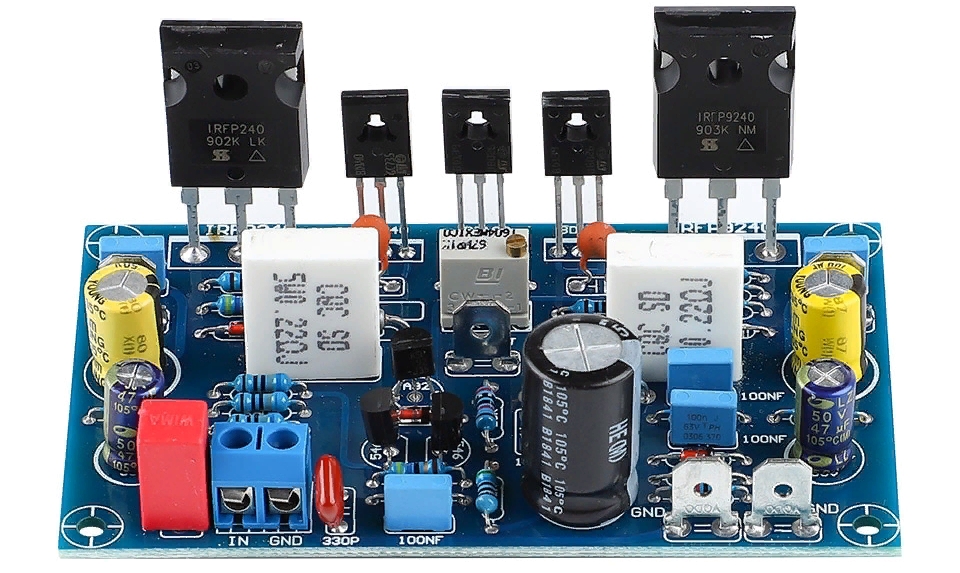

Подойдет для мощных систем и сабвуферов. Питание двухполярное, обратите внимание.

И наоборот, мини-усилитель для портативной колонки, для автомобиля и т.п.

Хороший вариант для поделок. Блютуз сделан отдельным модулем, есть регулировка громкости.

Еще один вариант плат на более мощном варианте — TPA3116 2*100W и 2*50W с пультом управления.

Микросхема TPA3116 использует радиаторы и рассеивает большую мощность, чем TPA3118.

Если требуется сделать полноценную систему с дисплеем и воспроизведением с картпамяти — посмотрите готовые модули усилителей с дисплеями.

Может воспроизводить с карт памяти и внешних жестких дисков аудиоформаты: APE /FLAC/WAV/WMA/MP3/AC3/DTS, и видеофайлы: MP4/AVI/WMV/MKV/RM/RMVB. Обратите внимание, есть радио FM.

Добавил — усилитель за полтора бакса.

Для создания акустических систем (колонок) своими руками потребуются хорошие динамики. Вот неплохой вариант.

Низкочастотный динамик, который подойдет для сабвуфера. Мощность 50Вт

Внимание, годные купоны для Али для покупки.
На один аккаунт дают вроде 2 шт одного номинала:

Напомню, эти купоны суммируются со всеми остальными, такими как от продавца и спецкупоны. Количество ограничено, торопитесь!

Если тема с усилителями и вообще с готовыми модулями интересна — дайте знать, буду добавлять еще годные варианты.

Источник

Все для сборки DIY акустики с Aliexpress: усилители мощности звука

Все для сборки DIY акустики с Aliexpress: усилители мощности звука начального уровня (часть 2). В топике представлены различные усилители звука, которые позволят собрать простую портативную акустику. МП3 модули можно найти в первой части цикла. Усилители отличаются низкими ценами и простотой подключения, поэтому будут интересны многим.

Стерео-усилитель на TDA2030

Много лет назад я собирал простой усилитель на базе двух этих микросхем для советских 8Вт колонок и был приятно удивлен качеством звука. Мягкий бас и приятное звучание – основные достоинства этой модели. Сама микросхема относится к АВ-классу. На плате присутствует и готовый темброблок, поэтому нужно будет только подумать о питании и встройке в корпус. Есть версии и с Bluetooth-модулем.

3-х канальный усилитель на TDA2030

Трехканальная вариация данного усилителя со встроенным темброблоком. Доступны три «крутилки»: регулировка громкости, высоких и низких частот. Как по мне, очень удобный вариант, хотя если акустика не из бюджетных, лучше приобрести отдельный темброблок с регулировкой средних частот.

По второй ссылке kit-вариант для начинающих радиолюбителей

Моно-усилитель на TDA2050

Усилитель на базе микросхемы TDA2050 является более мощным вариантом на TDA2030 и имеет аналогичное звучание. также относится к AB-классу. Очень часто можно встретить DIY-усилители с тремя каналами (2.1), где на саб отведена именно на TDA2050, а за левый и правый канал отвечают по одной на TDA2030.

Стерео-усилитель на Yamaha YDA138 с Bluetooth-модулем

Плата представляет собой усилитель на базе Yamaha YDA138 D-класса, мощностью до 15W на канал. При 8Ом динамиках мощность составляет не более 10W. Питание до 14V, есть защита от переполюсовки. Пригодится для встройки в портативные «бумбоксы» или самодельные блютуз-колонки. Темброблок отсутствует.

Стерео-усилитель на TPA3116

Интересный усилитель на базе микросхемы TPA3116 D-класса. На данной плате распаяны 2 микросхемы, каждая мощностью по 100W. Полная мощность будет только при питании от 24V, но без явных искажений можно рассчитывать на 80W на канал. Данная плата идеальна в тех случаях, когда планируется отдельный темброблок или он уже есть в предусилителе.

По второй ссылке более простой вариант на TPA3118 с выходной мощностью до 60W, естественно, уже без радиатора.

Стерео-усилитель на TPA3116 с темброблоком

Скажу прямо, усилитель отличный. На плате распаяна одна микросхема TPA3116, присутствуют 4 крутилки: громкость, высокие, средние и низкие частоты. Для компактного «бумбокса» на дачу я выбрал именно этот вариант, а в старенькую магнитолу еще полгода назад встроил похожую, но с тремя регуляторами. Уже пару месяцев полет нормальный, вторая ссылка

Источник

Подборка плат усилителей класса D с хорошим звуком для сборки своего усилителя мощности

Хочется самому собрать усилитель мощности для домашней акустики с достойным звуком, но не знаете на каком варианте остановится? На современном, класса D с высокой эффективностью. Почти все известные HiFi бренды ставят такие модули в свои аппараты.

Класс D давно уже применялся в портативной и концертной технике, где нужна высокая эффективность и малое выделение тепла. Но теперь, усилители класса D активно внедряются в HiFi компоненты. Оно и понятно, аудиотехника становится меньше, огромные сетевые трансформаторы и радиаторы охлаждения уже не вписать в lifestyle корпуса усилителей.

И инженеры постоянно работают над совершенствованием технологии цифровых ШИМ усилителей. Качество звука современных решений очень высокое, от детских болячек класса D давно избавились.

А инновации и новые технологии постепенно попадают в Китай, а потом, мы можем их купить.

Рассмотрим известные варианты плат современных ШИМ усилителей на площадке AliExpress.

MERUS MA12070

Открывает подборку плата усилителя на высокоэффективном чипе MERUS MA12070 от Infineon Technologies. Его изюминка в запатентованной технологии многоуровневой коммутации и отсутствие выходных фильтров.

Максимальная мощность 2 × 80 Вт на 4 Ом, но ее легко сконфигурировать под свои нужды Power Mode Profile (1х80 Вт + 2х40 Вт), 4,0 (4х40 Вт), 1,0 (1х160 Вт)) встроенным переключателем. Питание платы: до 26 В DC. Размеры: 80х60 мм.

В этом лоте есть несколько вариантов подключения платы:

• С цифровым входом по IIS
• С аналоговым линейным входом
• С беспроводным входом на ESP32
• Со входом от Raspberry Pi

Можно гибко сконфигурировать свой DIY аудио проект.

Источник

Качественный усилитель звука своими руками с алиэкспресс

Усилок с алиэкспресс для с-90

Ср, 17.01.2018, 18:55 | Сообщение # 1

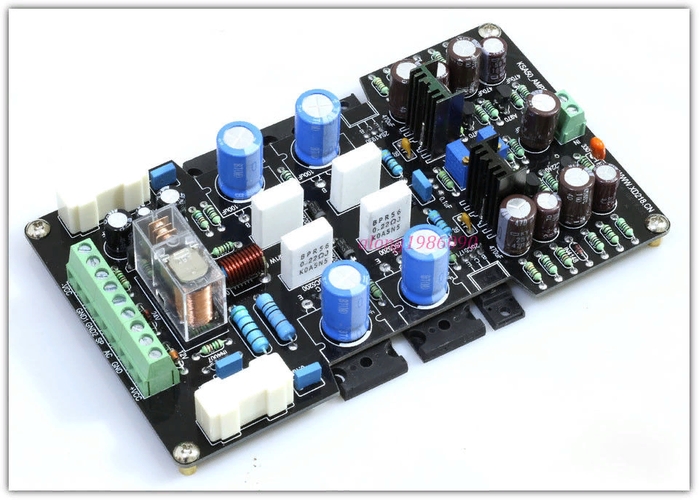

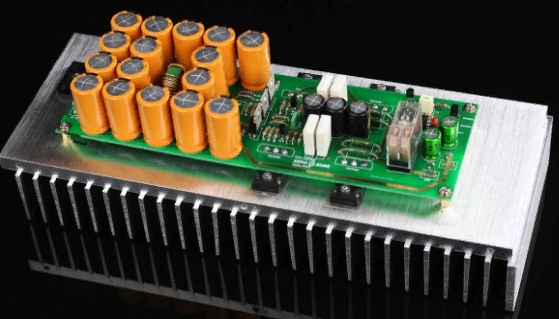

Sasha136 Ну ты можешь просто петь сам. очень бюджетно! Усилок с питаловом. на Али нету, либо это в разделе полных усилителей (5-7 т.р) Для S-90 нужен усилок не младше TDA7294, сама микруха не из дешёвых и питание двуполярное. не твой уровень. Самый простой вариант! Заходишь на авито. Покупаешь с рук дешёвый автомобильный усилитель (2-4 канала). Покупаешь (если дома нету) комповский блок питания (400Вт достаточно). Подключаешь всё это, настраиваешь фильтра на свой вкус. Радуешься хорошему, мощному звуку и сборке, которая будет служить долго и счастливо! Но, на самом деле, если ты не дружишь с паяльником, то надо либо начинать дружить, либо не стоит спамить в радиолюбительских форумах! Добавлено (18.01.2018, 14:30) ——————————————— С паяльником не то что-бы совсем не дружу.Не совсем получается Вот пример предварительного усилителя (для микрофона правда) Если это номинальная мощность усилителя, то для S-90 она больше необходимой раза в 2. Для Ы-90 до 25-30 ватт подводимой мощности нормально, дальше резко возрастают нелинейные искажения. Источник Платы DIY аудио усилителей класса A: выбираем на Aliexpress Сегодняшний пост посвящен платам аудио усилителей класса А для DIY HiFi проекта. Почему именно класса А?! Это особый звук, воспетый аудиофилами. Теплый, с мягким клипом, лишенный коммутационных искажений. Работа в линейном режиме — это высокая точность воспроизведения сигнала и низкие искажения. А класс усиления отлично подходит для чувствительной акустики и будет неизменно радовать приятным звуком. Но физику не обманешь, и за всё нужно платить. Для мощного аудио усилителя, работающего в классе А есть ряд особенностей: Мощный блок питания, с гарантированным запасом по току. Огромные радиаторы (до 10 раз больший теплоотвод по сравнению с классом АБ при той же мощности). Невысокая мощность, при разумных габаритах корпуса и блока питания (низкий КПД Нужно быть готовым к затратам на сборку проекта. Рассмотрим различные варианты плат усилителей, но по разумной стоимости на площадке AliExpress. Да, там можно найти интересные и классические варианты плат в классе А. AIYIMA на IRF240 Открывает подборку бюджетный вариант платы усилителя. Вариант просто попробовать. В лоте две платы для стерео. Размер платы 90х54 мм. В комплекте изолирующие прокладки и наконечники для проводов питания. Плата AIYIMA на паре силовых МОП-транзисторов IRF240 (200 В 20 А). Напряжение питания: 35-45 В. Плата выдает THD 0.012% на 1 килогерц на полную мощность 100 Вт в классе АБ. Ток покоя выставляется переменным резистором, можно вывести плату в класс А. Тогда звучит очень приятно! Не забываем о мощном блоке питания и достаточном радиаторе охлаждения. Camp Amp Вариант простой и изящной схемотехники от Нельсона Пасса. Статья об этом проекте. Проект Camp Amp 1,6 в реализации Nvarcher на 5-8 Вт. Вариант популярный на западных DIY форумах. В этом лоте на выбор набор для сборки или готовая и проверенная плата. Плата построена на паре мощных транзисторов IRF240, конденсаторы по питанию Sanwa. И другие качественные компоненты (MRS25, Ina Brown God), деталей не много — можно не скупиться. Питание усилителя: DС 18 В. Размер платы 100х56 мм. PASS AM 10 Вт Еще один вариант платы класса А в магазине аудиотехники GHXAMP. Мощность 10 Вт на 8 Ом, питание двухполярное 18 В. Выходные транзисторы IRFP250 (200 В 30 А) расположены горизонтально на плате толщиной 2 мм, толщина медной фольги 75U. На входе IRF9610. В лоте пара плат размером 116х50 мм. Доступен для покупки набор или собранные платы. Без радиаторов включать питание нельзя, рекомендуют радиаторы от 1 кг на канал с хорошей конвекцией. PASS A3 30 Вт Плата похожей топологии, только мощнее и с двумя парами выходных транзисторов. Мощность 30 Вт на 8 Ом. Можно выбрать: набор/собранная плата. В комплекте, кроме пары плат, изолирующие прокладки из слюды для транзисторов и разъемы. Используется тот же набор транзисторов: IRFP250/240 и IRF9610. Ток покоя на канал составляет 1,6 А! Ух! Рекомендуемый вес радиатора тут 2 кг на канал. Размеры платы: 122×73.5 мм. Питание требуется двухполярное 25 В. JLH 1969 Нестареющая линейная классика от Джона Линсли Худа. 1969 это год разработки усилителя! Эта плата от магазина Aiyima Technology Store интересна тем, что там два канала на одной плате и можно выбрать вариант сразу с радиатором охлаждения. Плата на выходных мощных транзисторах Toshiba 5200. Питание: однополярное DC12-28 В на 8 Ом, с 0.1% THD, мощностью до 20 Вт. Так же есть классическая реализация на 2N3055 второй ссылкой и современная на IRF250 — третьей. PASS A3 Ver 2.0 Качественная и продуманная реализация PASS A3 от ZEROZONE. Внимание — в лоте одна собранная плата без радиатора. Для стерео нужно пару плат. Мощность те же 30 Вт на 8 Ом. Выходные транзисторы по паре IRFP250. Размер печатной платы: 228 х 66 мм. Питание переменным напряжением (выпрямитель и блок питания уже на плате) 20-0-20 В. Трансформатор нужен мощностью минимум 200VA. Есть защита акустики на реле. У платы интересный блок питания размещенный на самой плате с хорошими комплектующими. KRELL KSA-50 (клон) У меня была такая плата китайского клона Krell KSA-50 с двумя парами выходных транзисторов. Схема похожая на известный «Ланзар». Мощность, качественный звук и защита акустики на реле уже на плате. Искажения измеренные КНИ 1 Вт: 0,003%. Требует питания постоянным напряжением со средней точкой. Рабочее напряжение: ± 35 В (класс А) Выходная мощность: 50 Вт (класс A); 150 Вт (класс AB) Выходное сопротивление: 4-8 Ω Частотная характеристика: (-3 дБ): 20 Гц-20 кГц Размер платы: 160х95,5 мм Надеюсь, подборка DIY плат усилителей, работающих в классе А, была полезна и Вы выберете себе вариант на свой вкус (слух) и бюджет. Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress. Источник Читайте также:  Оцинковка металла авто своими руками Оцените статью Вам также может понравиться Программатор pickit2 lite своими руками Проекты : Программаторы и отладочные платы PICkit-2 06 Программатор pic контроллеров своими рук ПРОГРАММАТОР ДЛЯ PIC Данное устройство — 011 Программатор pic avr usb своими руками USB программатор PIC своими руками Собираем программатор 08 Программатор omega собрать своими руками CnCLab Программатор микроконтроллеров MTRK Omega Mtrk — 06 Правообладателям Политика конфиденциальности
